<使用PROMESS REMAP的設備讓IFA集團能夠重新定義産品的裝配工藝過程，并借此将生産節拍從46秒降低到了27秒>
知名的IFA集團爲乘用車、卡車和工業設備等提供驅動軸，在德國、波蘭、中國、美國都設有工廠。
IFA集團的主要産品之一是萬向節和等速萬向節，保證了驅動軸不間斷的進行扭矩的傳遞。等速萬向節與萬向節的主要區别在于，等速萬向節允許更大的傾角，即使有一定的軸彎曲，等速萬向節也能夠保證轉速穩定，而萬向節則可能會有一定的轉速變化。
萬向節的重要性不言而喻，噪音、尺寸、重量都會受其産品質量的影響。在發生車輛碰撞的時候，接頭還有助于部件的潰縮，從而保護乘員的生命。IFA爲此開發了各種不同種類的接頭，涵蓋各種應用場合。
問題介紹
盤式等速萬向節是該公司最先進的産品之一，在很多高檔車型上都有使用到，該産品在位于北美南卡羅萊納州Ladson的IFA工廠進行生産。

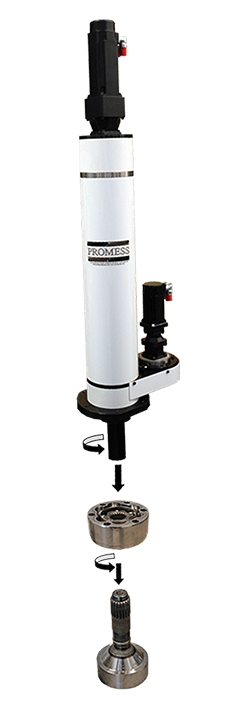

<裝配開始的時候，REMAP先向産品施加一個1kN的小壓力，然後開始旋轉，在裝配過程中，壓力、位置、扭矩等都會進行實時監控>
每個接頭由一個軸向開槽的内環和外環組成，中間有6顆鋼球，關節發生轉動時，這些鋼球在開槽裏面轉動，穩定的進行力的傳動。
通常來說，前輪驅動的、四輪驅動的和獨立後懸挂的車輛都會使用到等速萬向節，萬向節通常裝在短軸上，上面還安裝有旋轉制動器和車輪，通過Press-fit的方式進行花鍵壓裝。
起初，Ladson工廠使用的是德國工廠的裝配工藝，但是，花鍵的裝配一直是他們的一個痛點。
Ladson工廠的負責人之一Joey Watkins提到：“最初我們的壓裝設備在進行花鍵裝配的時候有大約20%的不合格率。傳統的方式是使用氣液增壓缸先施加一個小壓力，然後轉動1到2秒之後進行壓裝行程，但是這個轉動過程并不能保證花鍵能夠匹配起來，從而導緻了花鍵的損壞，這種情況困擾了我們好多年。”
直到有一天，Watkins先生偶然的在一份宣傳材料上看到了PROMESS的REMAP系統，電伺服壓裝與旋轉，集成位移、壓力、扭矩傳感器。
Watkins先生說：“當我看到宣傳冊的時候，我就意識到，我需要在我們的應用上使用REMAP系統。于是我就聯系了PROMESS，與我們的集成商一起開發一個‘智能’解決方案，解決我們的生産難題。”
自動化裝配解決方案
6個月後，Watkins先生有了第一台12工位轉台的原型機，在重要的花鍵裝配質量工位上使用了PROMESS的REMAP。
操作工在進行手動上料之後，轉台就将零件運送到各個工位進行裝配，在REMAP工位這裏，REMAP會首先在零件上施加一個1kN的壓力，然後開始進行轉動，在這個過程中實時進行壓力、位移、扭矩的監控。
“在轉動的過程中，我們需要找到一個扭矩的突跳。”Watkins先生解釋到，“這就說明花鍵的齒已經對上了，然後我們就再稍微壓裝一下，确保花鍵可靠齧合了，接着将産品轉回原點位置。在進行最終壓裝之前，我們需要确保軸承套、端蓋、襯套等都安裝在合适的位置。”
“REMAP搭配MotionPRO，使我們具備全過程監控能力。”Watkins先生繼續說道，“保存下來的數據，使我們能夠回看之前的裝配數據，分析工藝參數的合理性，對我們幫助太大了。同時，我們的很多客戶也使用PROMESS的系統，我們可以直接把生産過程的數據庫發給我們的客戶，客戶也能夠看懂這些數據，這樣我們就可以直接開始讨論使用什麽樣的工藝參數更合适了，客戶也對我們的質量控制能力更加認可。”
當然，幸運的是，Watkins先生與客戶之間的讨論會議減少了很多，因爲，在使用了REMAP系統之後，産品的報廢率從之前的20%降低到了2%，而且，這還不是REMAP帶來的唯一的好處。
<産品的報廢率從之前的20%降低到了2%>
“使用了REMAP系統之後，我們重新定義了我們産品裝配工藝過程，竟然将産品的生産節拍從46秒降低到了27秒！而且，實際上，設備的自動化裝配過程隻需要18到22秒，隻不過，操作工跟不上設備的節拍了……”
于是，IFA Ladson使用6套REMAP系統替代了4套舊的德國人的生産系統，将年産量從80萬提升到150萬，而且，新的生産系統能夠生産3種不同的産品，換型時間不超過30分鐘。
利用PROMESS産品開發新方案

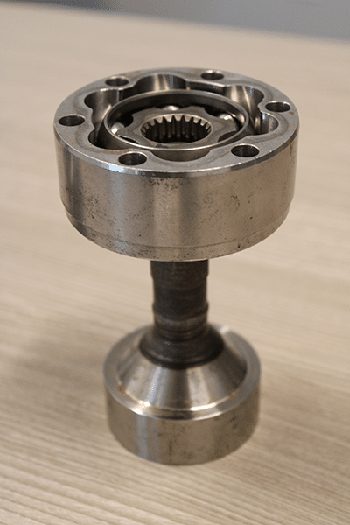

<使用REMAP裝配的盤式等速萬向節>
在感受到PROMESS産品的“魅力”之後，Watkins先生和他的團隊又開發了4套12和30kN的壓裝設備，使用到了PROMESS的EMAP系統，同樣也使用的MotionPRO控制器，并且已經成爲了Ladson工廠的标準壓裝解決方案。
同時，基于之前的12工位設備，他們也設計了新的8工位設備，同樣使用REMAP系統。區别是，新的8工位設備如果要生産另外一種産品，需要8個小時的換型時間，但是設備的投資成本大大降低了。
值得注意的是，IFA北美設計了一種新的等速萬向節，對裝配過程的要求更高，需要在裝配過程中，根據測量參數的變化實時調整工藝參數。當然，這個需求也同樣在PROMESS産品的能力覆蓋範圍内，可以說是一次投資，長久有效。
Watkins先生最後提到“如果沒有PROMESS的支持，我們根本就無法利用這些舊設備進行這些先進産品的裝配，這也是爲什麽PROMESS現在已經成爲了我們在測量和壓裝上的首選解決方案。”
PROMESS有效處理報廢問題，你值得擁有！
