·了解數據采集和曲線測量的概念
·能夠創建多種不同的曲線測量方式


曲線測量功能應用在程序步裏面，在一個程序步裏面最多能夠創建15個不同的曲線測量方式，例如采集單值、平均值，監控窗口、包絡線等，既能夠生成測量結果，也能夠通過監控條件判斷壓裝結果
曲線測量功能可以在多種不同的程序步裏面激活，例如Move、Press to Signal和Motion Control指令，需要注意的是，所創建的曲線測量功能隻對當前程序步有效，在使用曲線測量功能的時候必須要先激活DAQ功能

①創建一個新的曲線測量

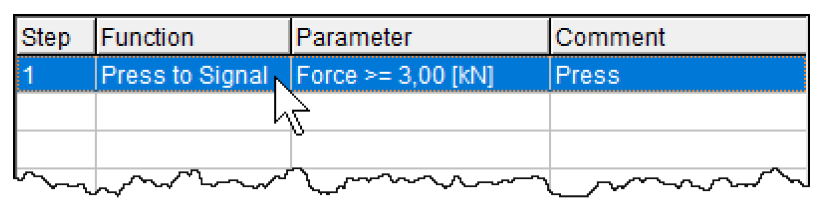

在程序列表裏面，雙擊想要監控的程序步，如下圖

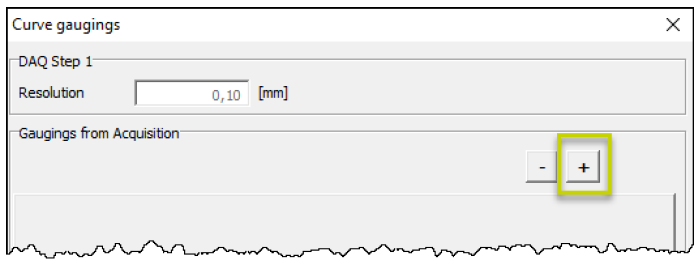

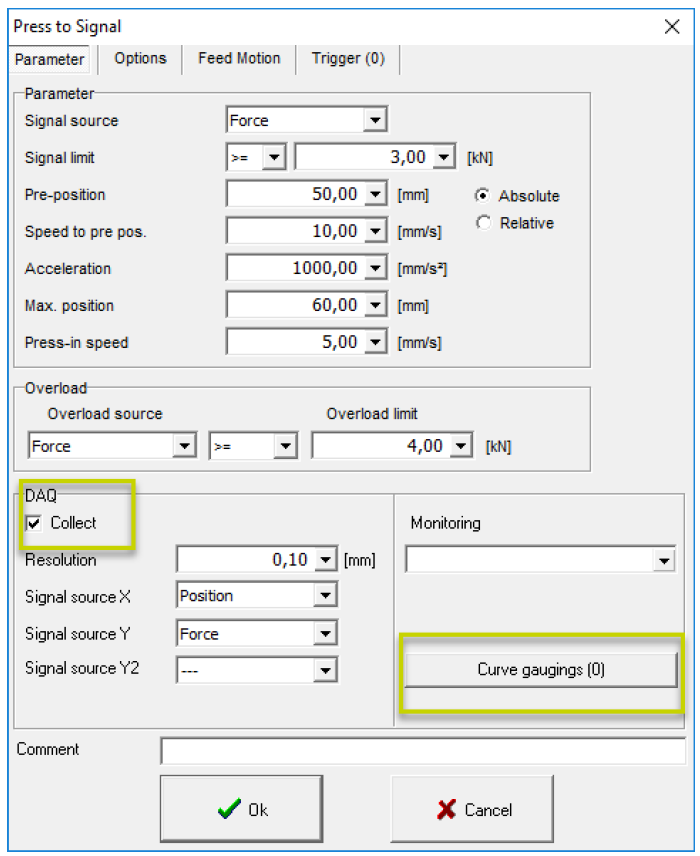

在彈出窗口裏面，選中Collect激活DAQ功能，然後在右側點擊Curve Gauging進入設置窗口，點擊+加号創建一個新的曲線測量功能





1. 删除/創建曲線測量

· 位移：壓杆的移動位置
測量類型包括：
· 單值：記錄某個條件下的一個值
· 平均值：記錄一個特定範圍内的平均值
· 最大值：記錄一個特定範圍内的最大值
· 最小值：記錄一個特定範圍内的最小值
· 窗口：根據設定的監控窗口判斷曲線是否通過特定路徑，詳見窗口監控功能
· 面積：記錄一個特定範圍内的面積
提示：在曲線存在一些壓力波動的時候，這個時候抓取最大值也許并不是非常真實的一個結果，這個時候可以考慮使用面積方式抓取一個特定範圍内的數據表現，能夠有效的過濾掉一些過大或過小的波動，确保最終的壓裝結果在質量控制範圍内

Point of Origin功能定義了測量值從哪個起始點開始計算，會對上文中的3和4選項都産生一定的影響，可選的條件包括：
· 絕對值Absolute：輸入的爲絕對值，例如這裏的位置值設定就是基于設備的原點的位置
· 開始Start：輸入值相對于程序步開始時的狀态值
· 結束End：輸入值相對于程序步結束時的狀态值
· 如果If：輸入值是一個根據自定義條件爲基礎的一個相對值
提示：爲了提高程序的可讀性，可以點擊别名Alias Name按鈕給這個測量功能定義一個名字

③設定測量觸發條件
在選項3，測量觸發條件這裏，我們能看到類似于之前我們介紹過的觸發器功能選項，這裏的觸發條件比觸發器要簡單一些，常見的觸發條件選項包括：
·位置：當達到特定位置的時候記錄當前測量值
·壓力：當達到特定壓力的時候記錄當前測量值

在At這個地方可以選擇的選項包括：
·Input：手動輸入的值
·Trigger：當這個程序步裏面設定的某個觸發器激活的時候
·Variables：變量
·Other：Home Position：壓杆的原點位置

④設定監控範圍
在選項4這裏的監控範圍被激活的時候，程序步在執行過程中會自動與選項2這裏的測量結果進行限值比較，這個限值的設定可以是手動輸入的值或者是變量

設定完成後點擊+加号能夠再創建一個新的測量條件，設置完成後點擊确認完成設置，如下圖

案例
假設我們已經創建了一個Press to Signal的程序步，目的是将一個銷子壓入到一個殼體中，工藝上要求最初的5mm壓裝範圍内，最大壓力值必須：
·不能超過4kN
·不能低于1kN
否則壓裝結果會被判定爲不合格

建議的程序步設置方式爲：
1.創建一個新的曲線測量
2.選擇壓力爲測量參數或測量目标，選擇Start作爲Point of Origin
3.選擇位置作爲觸發條件，手動輸入範圍爲0mm到5mm
4.激活監控範圍，手動輸入範圍爲1kN到4kN

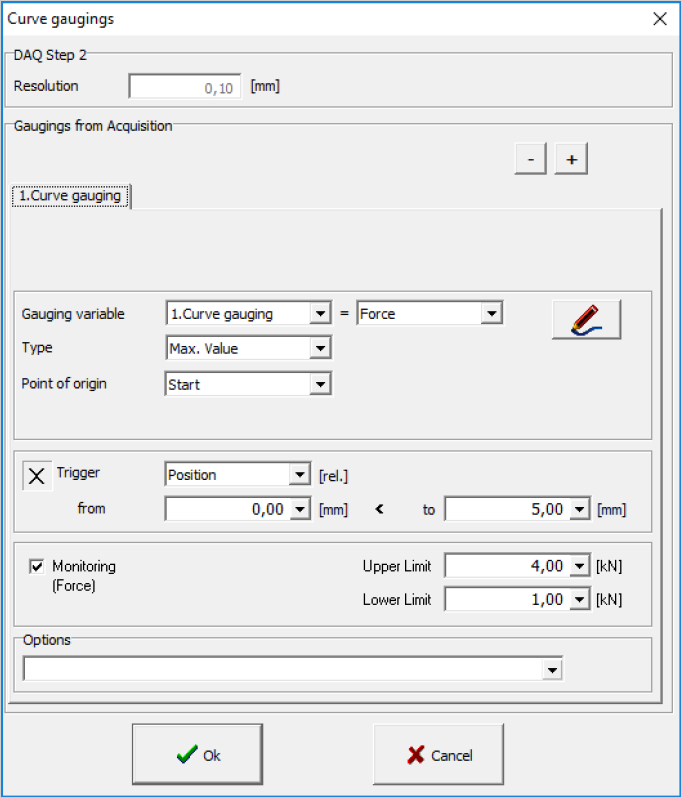

如下圖設置方式


程序運行之後，我們可以看到一個典型的壓力曲線如下圖

其中1爲監控的上限，3爲監控的下線，2爲曲線監控的輸出值，Y爲測量的最大值結果，X爲這個最大值所在的位置值

解釋：
上面這個程序的設置原理是，我們把測量位置的起始點設定爲程序步開始處，數據采集範圍是從這裏開始5mm，這樣，如上面這個樣例圖上，測量取值的範圍是182mm到187mm，在這個範圍内取值獲得曲線的最大壓力值爲2.07kN，對應的相對位置值爲5mm，即曲線測量值輸出信号的：
·UL = 4kN - 上限值
·Y = 2.07kN - 測量值
·LL = 1kN - 下限值
·X = 5mm - 測量值處的位移值，由于我們設定的是相對位置，因此這裏顯示的也是相對于這個步驟的初始位置的值
最終，取到的最大壓力值在上下限範圍内，因此，當前步驟的最終結果爲合格

好了，通過這個例子，您明白曲線測量值的功能和使用方式了麽？
下一篇，我們會再介紹測量功能，學完這篇之後您就可以了解這兩個功能之間的差異了
