測量Gauging
· 了解程序步測量與曲線測量的區别
· 能夠創建一個測量程序步
測量功能能夠實現最多4個同步測量，能夠記錄不同的測量值，例如單值、平均值、最大值等，此外，用戶也能夠給測量值設定上下限，如果測量值超過了限值，這個壓裝過程就會被标記成不合格件
與曲線測量不同的是，曲線測量功能隻能記錄一個程序步裏面的數據，測量功能可以記錄整個程序。執行到這個測量程序步的時候，數據記錄功能就開始了，一直持續到：
· 程序結束
· 壓杆改變移動方向（例如從壓到拉）
·如果用戶設定了測量功能在某個特定的程序步結束
測量功能的數據記錄和監控功能比曲線測量功能更精确一些，最主要的原因是因爲測量功能的數據記錄分辨率更高一些。因此，如果您在程序裏面同時使用了測量和曲線測量功能來記錄某個特定區域的最大值、平均值等，測量功能和曲線測量功能給出的結果可能是有差異的。關于曲線測量的分辨率設定，您可以在曲線測量的DAQ設置中找到相應的設置和說明
因此，如果您需要記錄或監控多個程序步，或者需要更高的顯示精度，那麽就可以使用測量功能

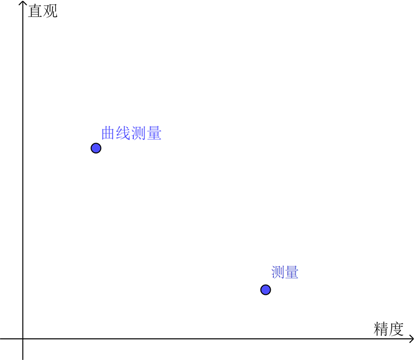

他們兩個之間大概是這樣的一個關系，從技術原理上來講各有側重點。當然其實大部分應用并不需要那麽高的精度，我們在後面會介紹到其原理
接下來我們來說明一下如何創建測量功能
①創建一個測量程序部

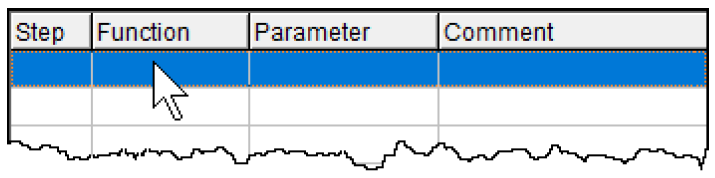

1.在空白行處點擊插入一個新的程序步
2.選擇測量（Gauging）功能，之後會彈出一個參數配置對話框
1） 定義測量類型
2） 測量功能觸發條件
3） 監控上下限
4） 選項
5） 備注
②定義測量類型
1.在①‘定義測量類型’這裏先設定新的測量功能的編号，同時選擇需要測量的變量，例如：
a.力：壓機的輸出壓力
b.位移：壓杆的位移值
c.虛拟：通常會傳感器信号，例如PDM采集的信号或功率等
d.斜率：壓力相對位移的斜率值
e.動态輸入：多個傳感器輸入信号通過數學計算獲得的實時動态結果，用戶可以自定義使用哪些傳感器進行計算處理
2.在測量類型這裏選擇：
a.當前值：記錄程序步開始時候的一個單值
b.單值：記錄某個特定位置或條件處的單值
c.平均值：記錄一個特定範圍内的平均值
d.最大值：記錄一個特定範圍内的最大值
e.最小值：記錄一個特定範圍内的最小值
f.變量：記錄某個變量的值
3.在起始點這裏設定測量值從哪兒開始記錄，這個起始點會影響②‘觸發條件’這裏的設定，起始點可以是：
a.絕對：相對于壓機實際原點的位置值
b.開始：相對于下一個程序步開始時的位置的相對值
c.如果：根據自定義的條件而産生的一個相對值
建議：
創建測量功能的時候建議使用‘命名’功能（如下圖标）給這個測量功能設定一個名字，便于今後識别這個測量功能的作用，這個名字會在測量值顯示的位置顯示出來
③設定觸發條件
1.觸發條件設定的是在什麽條件下，功能①這裏的測量值會被記錄下來，可設定的條件包括：
a.位置：達到特定的位置時記錄測量值
b.力：達到特定的力時記錄測量值
c.程序步時間：指定的程序步運行一定的時間後記錄測量值
d.虛拟：指定的傳感器收到特定信号時記錄測量值
e.斜率：達到特定的斜率時記錄測量值
f.動态輸入：傳感器的計算結果達到某個特定值的時候記錄測量值
2.根據設定的測量類型和觸發條件，可以輸入的值的形式有兩種：
a.輸入：手動輸入一個數字
b.變量：選擇一個變量
④設定監控限值
1.在③‘設定監控限值’這裏點選勾選框就可以激活測量值的監控功能，上下限值的單位與①這裏的測量對象的單位自動關聯，如測量的是位置，則自動顯示爲mm，如測量的是力，則自動顯示爲kN
2.上限與下限的設定值也可以有兩種不同的類型：
a.輸入：手動輸入一個數字
b.變量：選擇一個變量
提示：
上下限值也可以是一個相對值，如果想要設定相對值的話，可以在②的起始點這裏選擇‘開始’或’如果‘條件，并在④’選項‘這裏選擇’相對于起始點的限值‘
⑤收尾
1.如果需要設定測量的結束條件，可以在④’選項‘這裏選擇’程序步結束時完成測量‘，然後選擇一個希望結束測量的程序步編号。當然，如果在測量類型這裏選擇了當前值或者變量的話，那就無法選擇程序步了，因爲這個測量的結束條件已經通過測量類型限定死了
2.在⑤這裏可以選擇輸入一些備注幫助以後能夠更好的理解這步測量功能的實際作用
3.點擊’确定‘完成設定，如下圖
最後我們總結一下測量和曲線測量的主要差異點：
測量功能會以較高的分辨率對信号進行采集和判斷，因此它的判斷結果更爲精确一些，缺點是沒有可視化的曲線，而曲線測量功能就比較直觀了，能夠做包絡線、窗口監控等功能，但是缺點是分辨率相對低一些
那麽是不是在測量應用上我們應該更多的使用測量功能呢？畢竟測量功能更精确一些？
理論上來說，如果壓裝過程中有信号有毛刺的話，曲線測量功能可能會正好略過了這個突跳，而測量功能就有可能會抓到這個信号。但是從大量用戶實際使用上來說，通常的壓裝過程由于被壓的産品一般都是金屬件或硬質塑料件等，從原理上來說不太可能出現大幅的高頻抖動信号，而曲線測量功能的包絡線、窗口等功能對于産品的過程控制有着非常重要的意義，更多的用戶會選擇使用曲線測量的方式。當然，兩種測量方式各有優缺點，還是要結合您的工藝控制需求進行選擇
實際上，在V4版本的軟件裏面，當時的測量功能是能夠顯示在曲線上的，但是由于前面講到的測量和曲線測量原理上的差異性，用戶有時候會發現測量結果不在曲線上，有些用戶不能夠理解爲什麽一個軟件裏面會出現這種情況，因此在V5版本軟件推出的時候就不在曲線上顯示測量功能的結果了，避免讓用戶産生一些誤解
