理想與現實産生差異的時候怎麽辦？
是委曲求全，就這麽接受了？
還是決不退縮，力争一分一厘？
今天《法制報道》，哦，不，《壓裝Press fit課堂》就來給介紹這樣一個案例：
設定了100mm的行程，某壓機卻隻走了99.8mm的案例，用戶憤怒的表示：說好的0.01mm的精度，你怎麽就說話不算話了！退貨、差評！
針對這個問題，今天我們就來介紹一下變形量補償
變形量補償Deflection Compensation
本文介紹
· 什麽是變形和它對壓裝過程的影響
· 什麽是變形量補償
· 變形量補償會帶來什麽問題麽
①什麽是變形
當A物體向B物體施加一個作用力的時候，B物體會因爲這個力産生一些形變，根據材料的不同，形變的量也不同，比如我們壓一個橡膠球的時候，會先産生彈性形變，當這個力大到一定程度的時候，就會變成塑性形變。而力的作用是相互的，當A向B施加作用力的時候，B也産生了反作用力：作用力=反作用力

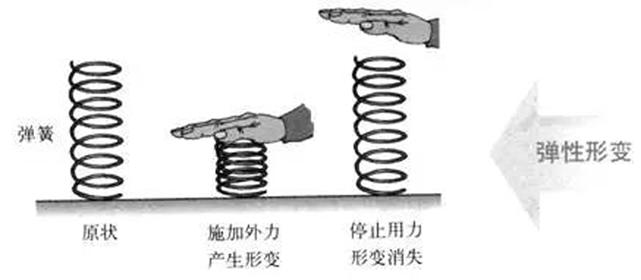

我們的手在用力壓彈簧的時候，彈簧變形了，手掌也會有一定的變形，在沒有超過一定力的情況下，都能夠恢複原狀
這和壓機在壓裝的是一樣的，當壓杆在壓零件的時候，壓杆在施加壓力到零件上去的時候，零件也會對壓杆産生相等的反作用力，比如說壓機用20kN的壓力進行壓裝，壓機本身也受到20kN的反作用力，這個作用力會使壓機、工裝、結構框架也産生一定的形變，這個形變的量就是我們所說的變形量（Deflection）

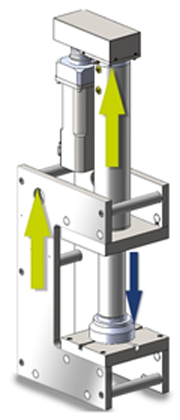

如下圖，藍色的箭頭代表的是壓杆施加在零件上的力，黃色的箭頭代表的是反作用力
通常來說，承載壓機的結構框架也是金屬件，這個變形量就算在非常大的壓力情況下很難通過肉眼察覺出來，但是我們可以測量出變形量來。當整個壓裝系統産生一定的形變的時候，壓杆到零件的距離從位置輸出角度上來說，變長了，這就意味着，壓杆必須額外的再向前移動一點距離才能夠到達目标位置，而這個額外所需要走的距離，就是我們所需要的補償量了，也是我們的軟件所需要進行計算和進行處理的
當然，有一種特殊情況是不需要進行補償的：
如果在壓杆的頭部或工裝上安裝了位移傳感器，那麽這個位移值就成爲了真值，并沒有受到整個系統的形變的影響
②如何進行變形量補償
變形量補償是一個軟件功能，處理器會根據計算公式将所需的補償量實時的修正到目标位移中。在我們的UFM V5軟件中，變形量補償功能是一個程序步功能，位于功能組1（Functions 1）中。理論上來說，變形量補償功能隻有在使用定位功能的時候才有用

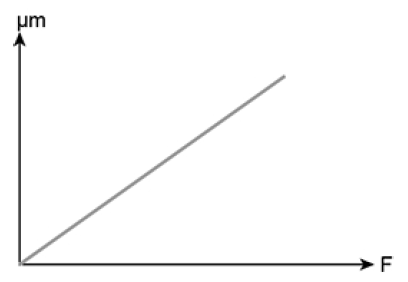

通常來說，壓裝工位的工裝及框架設計具有足夠的剛性，也就意味着力（F）和變形量（Deformation）之間有一個幾乎穩定的比例關系，如下圖
這個曲線可以通過壓在一個剛性金屬塊上（如與産品零件相同材質的金屬），緩慢移動壓杆，觀察并記錄其壓力與位移值獲得，通常我們也會稱這個斜率爲延伸因子（Elongation Factor）
通過記錄的壓力與位移值，我們就可以算出曲線斜率是多少，而根據這個斜率，軟件就會把補償值計算入壓杆的目标位移當中去
這個STargetposition爲壓杆實際所需要的目标位置，是壓裝程序步裏面設定的目标位置（Position），而Smeasured是電機編碼器所反饋出來的測量值，由于壓力所産生的形變而導緻這個測量值實際并不準确，對應的FTargetposition是目标位置處的壓力值，将這個壓力值乘以延申因子，就可以獲得所需要的補償量
舉個例子來說，我們通過測量獲得1kN的時候位移值爲100.01mm，10kN的時候位移值爲100.1mm，那麽延伸因子就是
（100.1-100.01）/（10-1）=0.01mm/kN
當壓機的輸出壓力爲5kN的時候，就需要補償0.05mm才能使壓杆的真正位移值達到目标位置
③變形量補償帶來的問題
什麽？變形量補償功能還會帶來問題？？？不用了！不用了！！！
不，我們不能因噎廢食，這個功能在實際生産中還是具有非常實用的意義的，畢竟當我們需要使用位移控制的時候，不見得每個用戶都願意多花幾千幾萬的去裝一個外接式位移傳感器，來解決這個形變的影響，這時候不使用變形量補償，由于零件存在一定的差異性，壓裝壓力會有波動，不使用變形量補償必然會導緻最終結果波動較大
在做這個決定之前，我們先看看問題是什麽：
· Stick-Slip效應，或者我們稱之爲粘滑效應。當系統壓力值在短距離範圍内上下波動劇烈的時候，軟件的補償值計算也會出現波動，從而導緻目标值的不可控。而實際上，就算我們沒有啓用變形量補償功能，目标值也會因爲壓力抖動導緻不可控，Stick-Slip的問題我們會安排另外一個專題來進行介紹
· 過高的延伸因子。當整個系統的形變量過高，導緻延伸因子過高的時候，壓杆的實際位移可能會因爲補償之後的位移超過了壓機的最大有效行程，出現過行程的問題
當然實際應用情況下，最主要的問題可能還是Stick-Slip這個現象，這個現象并不在每一個應用中出現，而一旦出現這個情況，就成爲用戶甩之不去的“噩夢”
