之前介紹過了變形量補償,了解了在壓裝過程中壓力對位移的影響,今天我們來介紹保壓功能
哦,不,不是這個壓力

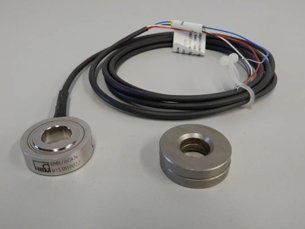

是這個壓力,不過其實更準确的說應該是運動控制功能
運動控制功能并不是簡單的一個保壓功能,實際上還能夠進行其他信号的保持或控制
運動控制Motion Control
· 了解如何調制信号,如位移或壓力
· 創建一個運動控制程序步
“運動控制”這個程序步主要用來進行在一段時間内維持一個信号的值,比如說壓力(調制)。爲了保持和控制這個信号,壓杆會在一定的允許移動範圍内前後移動,在這個過程當中,壓杆的移動速度在‘調制波形’裏面進行設置
這個控制過程包括以下要素:
1. 壓杆往設定點以一個初始速度向前移動
2. 在這個移動過程中,如果壓力值越過了設定點(超過或低于),自動調節過程就開始了,随後壓杆會按照在Profile裏面設置的調節方式進行自動調整
3. 壓機會按照設定的時間(Duration)保持在設定點附近,如果在自動調整過程中,壓杆移動位置超過了最小或最大限值,自動調整過程會被終止,同時給出一個故障消息并将産品零件标記爲不合格件
開始設置

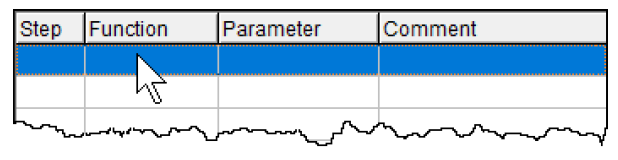

1. 在程序界面,選中一個空行插入一個新的程序步
2. 在功能列表裏面,選擇“Motion Control”功能,如下圖

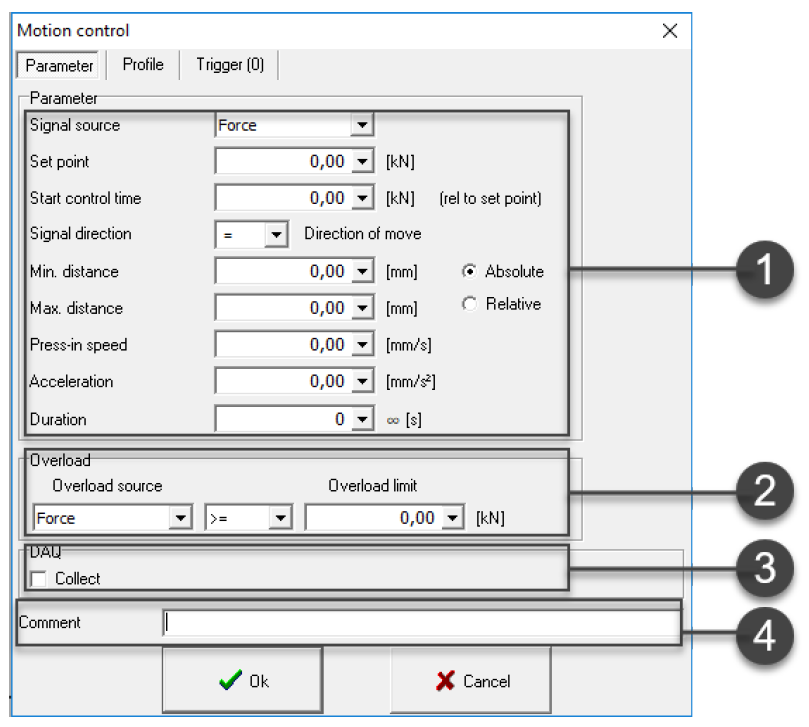

① 參數Parameters
② 過載Overload
③ 數據記錄Data Acquisition(DAQ)
④ 備注Comment
3.在①參數這裏,填寫以下内容
· 信号源Signal Source: 需要控制什麽信号
· 設定點Set point: 需要将這個信号控制到哪個值
· 開始控制時間Start control time: 開始自動調整的上下公差範圍,此設定允許壓杆在一定範圍内有一些變化,範圍設置的太小會使壓杆頻繁開始前後調整,一方面可能會加劇曲線的抖動,另一方面也會加大控制器的調整壓力;範圍設置的太大會使實際值與目标值産生太大的偏差,不能滿足工藝應用需求
· 信号方向Signal direction: 選擇信号方向是否與壓杆移動方向一緻。選=表示壓杆向外伸出的時候信号增大,選≠表示壓杆向外伸出時信号減小
· 絕對/相對: 設定位移的上下限是以相對位置表示還是絕對位置表示
· 位移下限Min. distance: 設定自動調整的位移下限
· 位移上限Max. distance:設定自動調整的位移上限
· 壓入速度Press-in speed: 壓入到設定點時的速度,會逐漸降低
· 加速度Acceleration: 程序步啓動時的加速度(通常來說,可以把加速度設置成一個較高的值來降低節拍時間,比如說1000)
· 保持時間Duration: 信号需要保持的時間,從第一次壓杆到達設定點開始計時
4.過載源②這裏選擇需要監控的過載信号,例如力,然後設定一個上下限,這個功能主要是爲了防止自動調整過程中調整過多,導緻産品零件被壓壞了,實際上在使用保壓功能的時候一般不需要,如果使用的是保持位置或者保持其他信号的情況下,可能就會有這個需求
5.如果需要數據記錄功能,那就勾選DAQ③功能
6.在④備注這裏寫一些備注,幫助以後理解程序目的
7.點擊OK完成編輯

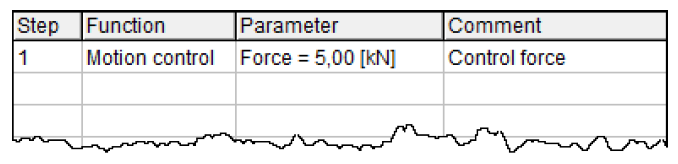

完成後可以看到如下的程序步
這樣,我們就完成運動控制功能的設置
✎ 應用舉例
産品需要進行5kN保壓,包含以下的一些要求:
· 壓杆的啓動速度爲2mm/s
· 在接近設定點的時候如果壓力達到了設定點的±0.5kN範圍就開始自動調整過程
· 在達到設定點壓力之後,壓杆的位移量不能超過這個點的±2mm
· 保壓時間爲4s

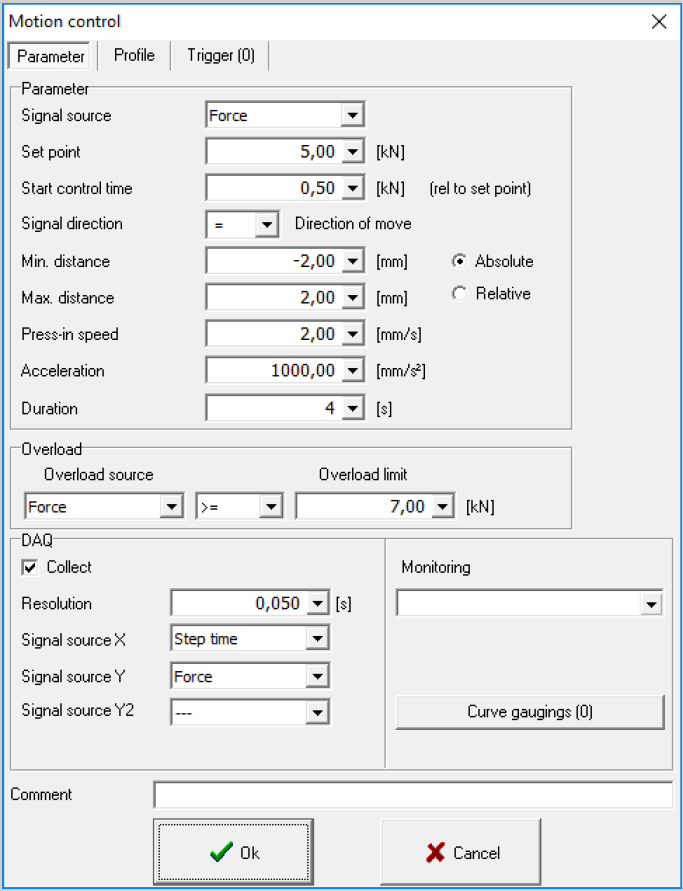

參數設定見下圖

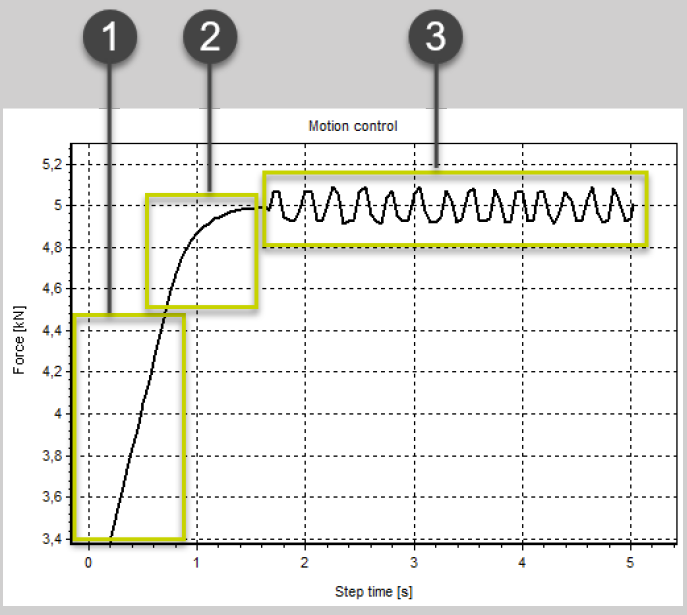

執行完成後的曲線圖如下
其中:
① 以2mm/s的啓動速度接近設定點
② 開始進行自動調整,速度逐漸降低
③ 保持壓力值在一定範圍内
這樣,我們就很簡單的通過這個功能實現了5kN的保壓應用需求
