今天的話題是信号放大器，也就是我們的PDM
Q：
看完這篇文章我能獲得什麽？
A：
· 了解數字量放大器的一些基本操作
· 明白影響系統精度的關鍵點
PROMESS的數字量放大器全稱爲PROMESS Digital Module，其功能目的與模拟量放大器（好吧，小編并沒有介紹過模拟量放大器，先挖個坑，以後再來填）是一樣的，都是爲了将外部傳感器的信号放大到控制器能夠識别處理的信号等級，區别是PDM把輸入的模拟量信号轉變成數字量信号。
根據壓力傳感器本身的精度等級和供電電壓的不同，壓力傳感器輸出的模拟量信号會有一個上限和下限，我們可以稱之爲“壓力範圍”，換句話來說，壓力傳感器的輸出電壓在一定的壓力範圍的，而且通常這個壓力範圍相當小，額定負載情況下5到20mV之間的電壓值輸出都是非常常見的，如果要提供給驅動器或者PLC使用，就必須要将這個信号放大，因此便有了我們的PDM。
PDM除了本身的信号放大器的作用之外，還同時具備了存儲壓機程序的功能，用戶可以選擇将程序保存在PDM裏面，這樣設備就可以脫離PC進行程序切換和實現壓裝過程了。
通常來說，我們的PDM上有一個壓力傳感器接口，和一個位移傳感器接口，壓力傳感器信号的處理精度爲24bit，位移傳感器的處理精度是32bit，簡單來說，我們的壓機産品能夠實現超高的系統精度，其中較大一部分的是PDM起的作用。
好了，以上内容爲本次PDM的簡單介紹
簡單介紹做完了，下面要來幹貨了，非“戰鬥人員”可能會覺得以下文字内容有些枯燥

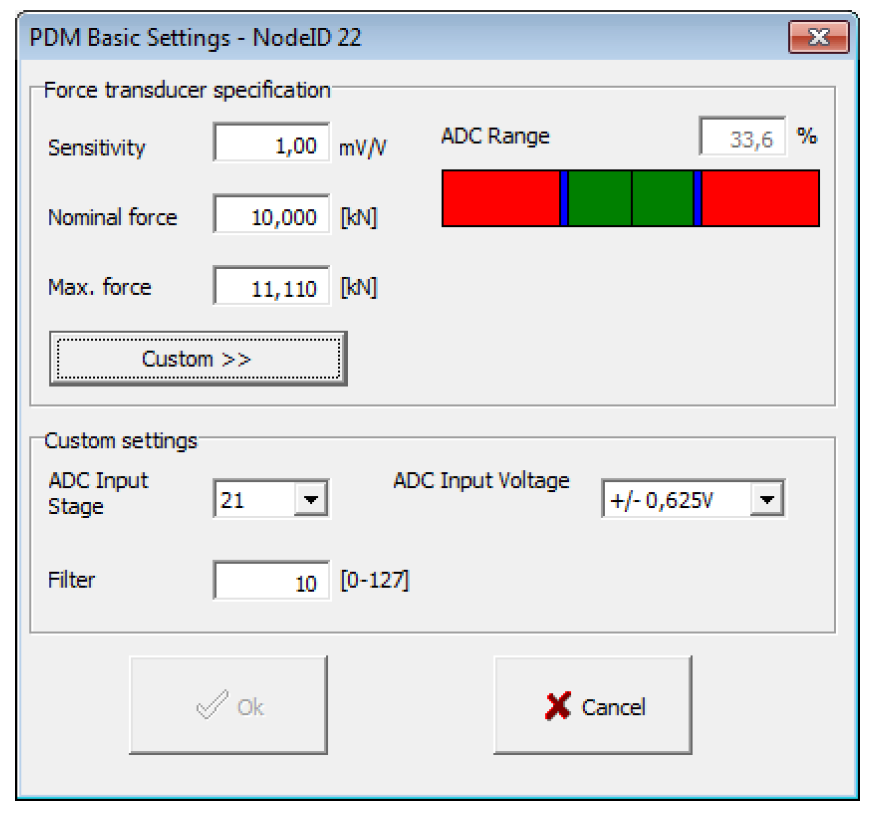

在我們的UFM軟件上會有一個數字量放大器的設定頁面，如下圖（請注意，非專業人員請不要随意調整下面的數值，錯誤的調整可能會導緻壓機的壓力值顯示異常）
其中幾個重要信息介紹一下：這裏的ADC Input Stage是信号放大倍數，ADC Input Voltage是信号範圍（放大後），Sensitivity是傳感器本身的精度、靈敏度，ADC Range可以理解爲信号一定的保護範圍，後面會做更詳細一些的解釋
舉例：
壓力傳感器的輸入電壓爲10V，精度爲1mV/V，根據這個設定值，在額定壓力下，PDM收到的壓力值信号爲±0.21V（拉/壓），ADC範圍爲±0.625V，那麽其使用範圍爲0.21/0.625=33.6%
正常情況，在沒有過載的時候，信号情況可以參考下面這個示意圖

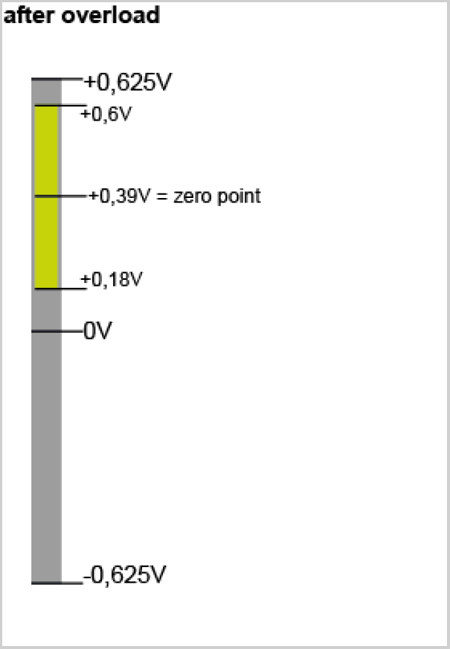

當意外情況下，壓力傳感器過載了，壓力傳感器的一部分外殼從彈性形變變成了塑性形變，如果變形的不是太厲害，那麽壓力傳感器可能還保持了原有的線性度，隻是零點發生了漂移，那麽我們就可以利用這段保護空間，調整一下壓力傳感器的零點，使傳感器能夠繼續使用下去，如下圖
細心的小夥伴可能會問爲什麽壓力傳感器的分辨率是24bit，而不是和位移傳感器一樣32bit？
實際上，就算是電壓範圍是5V，分辨率隻有16bit，測量不确定性也隻有0.00153%，再提升壓力信号的分辨率并沒有什麽意義，畢竟壓力傳感器提供的精度一般來說也隻有0.1-1%FS
當然，不同的傳感器，這裏的參數設置值會有差異，同時，傳感器過載之後是否還能夠保持線性度，也要根據實際情況進行判斷，不過這也說明了我們的産品在設計上一般都會預留至少100%的過載保護能力
