這個問題，相信大部分搞自動化、搞技術的小夥伴們都有一定的概念，也會在很多運動機構裏面用到光栅尺，來做閉環控制，對其原理都有一定的了解，但是也許也講不清楚，爲什麽用光栅可以當尺來用，今天，我們就來詳細的介紹一下這個原理，爲我們使用過的那麽多的光栅測距傳感器補上這一課
什麽是光栅尺？
A：簡單來說就是一把尺子。比如說我們常見的卷尺，或者遊标卡尺，尺子上都會刻有相應的刻度，隻要把被測物體與這個刻度相比較，就可以測量出相應的尺寸，如長度、深度等。同樣的，光栅尺上也有刻度，隻不過這個刻度是栅格，是通過光刻印再尺子上的，這個刻度無法，或者很難通過人眼來讀取，而是需要通過配套的讀取設備來讀取位置信息
就這麽簡單？
A：Emm...好吧，實際原理要比這個比喻複雜多了，一般來說，光栅會刻在玻璃或者鋼帶上，制作出一系列的栅格，栅格之間的寬度成爲栅距，常見的比如說有20μm
讀取設備每掃描到一個栅距就會産生一個正弦波信号，這個信号還能夠進行細分，比如說5倍，10倍，50倍細分，就能夠達到較高的分辨率了
舉個例子來說，上面20μm的栅距，經過50倍細分，那就達到了0.4μm的分辨率，這個也就是廠家所提供的分辨率的基礎一句
細分方式有些是通過讀取設備内置的電子電路實現，有些需要外接一個處理設備
讀取設備是如何掃描光栅讀取數據的呢？

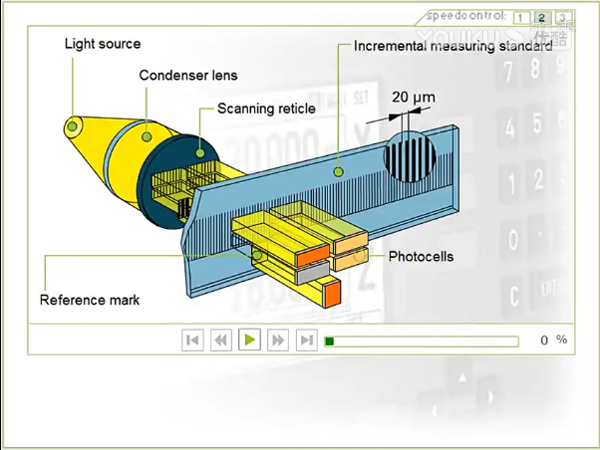

A：如上圖，讀取設備上也有一個和光栅尺上的栅距一樣的掃描光罩（Scanning Reticle），裏面有一個内置的光源（LED Light Source），通過透鏡（Condenser Lens）将光線投射出去，當讀取設備在光栅尺上移動的時候，光在通過光栅狹縫的時候，會産生衍射光，打到讀取設備的光電傳感器（Photocells）上，産生陰暗相間的正弦幹涉條紋
光電傳感器再将這些條紋轉變成正弦波變化的電信号，然後再經過放大整形，就可以獲得兩個相位差爲90度的正弦波或者是方波信号
請點擊下圖查看視頻

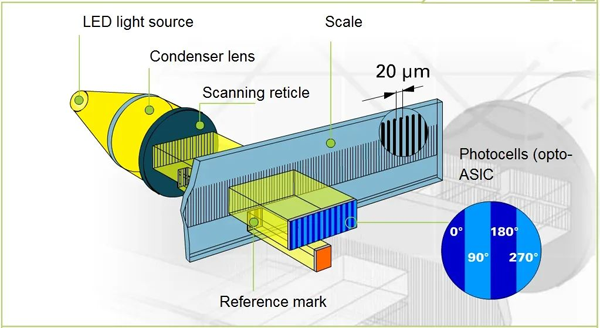

如上面視頻顯示的，光源上有4個光罩，每個光罩之間有1/4個栅格的位置差異，當光源在栅格上移動的時候，接收到的光線亮度就會呈現4個相差90°的正弦波，然後光電傳感器再将光照強度變成電信号。由于光靠這4個強度沒法确認移動方向，于是就把四路信号進行兩兩相減處理，獲得了一個相位差爲90°的兩路信号
請點擊下圖查看視頻

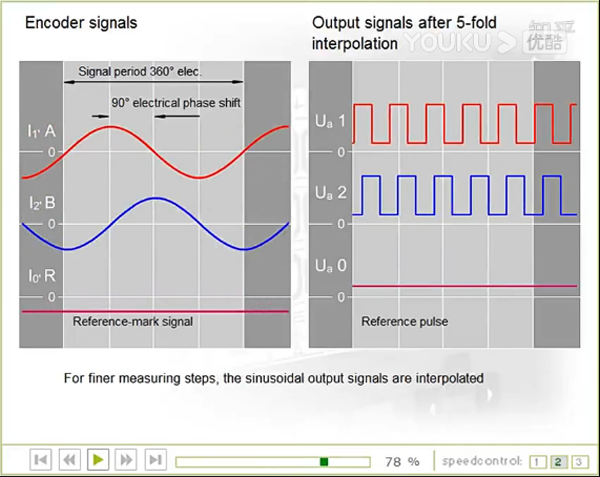

正弦波信号一般會被處理成方波信号，在處理的時候可以做倍頻細分處理，也可以隻是使用原始的頻率，取決于最終的精度要求
正弦波或方波的周期數，與移動的距離成正比，正向移動的時候A信号超前B信号90°，反向移動的時候A信号滞後90°，當然如果做倍頻細分處理的話，那麽一個周期裏面的方波數量就會更多一些
爲什麽我們用的光栅尺看上去隻有一邊有儀器，另外一邊并沒有光電傳感器的樣子？

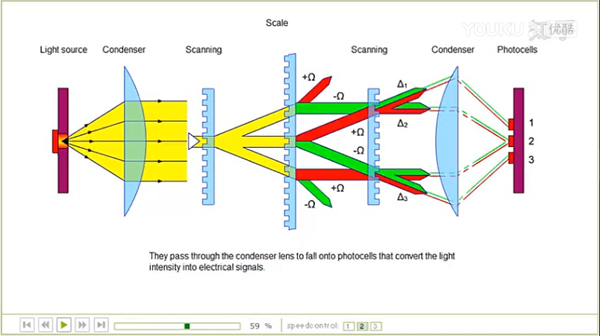

A：這是因爲一般情況來說，光電傳感器和光源是在同一側的，這樣設計結構更緊湊一些，當光照射到光栅尺後，有一部分光會反射回去，然後通過聚焦鏡，照射回光電傳感器，或者光電傳感器的位置會與光源位置稍微偏置一點，如下視頻
請點擊下圖查看視頻
嗯，原理基本上明白了，光栅尺的精度能達到多少，有些什麽影響因素？
A：光栅尺的精度等級有很多種，常見的有±5μm，±3μm，±1μm，更高的也有。不過需要注意的是，我們所說的精度是光栅尺的制造誤差，指走指定距離可能存在的誤差，如果走的距離比較短，那麽誤差一般會更小。比如說，±0.2μm/10mm，±0.5μm/50mm，但是這個精度并不能夠推斷出±0.2μm/10mm的精度爲±2μm/100mm，并沒有線性關系，有些光栅尺上可能會标注兩個行程誤差，當然我們大部分買的光栅尺主要标注的是滿行程情況下的最大誤差
當然除了這個制造誤差之外，在進行倍頻細分的時候也會有相應的差分誤差，隻不過這個誤差相對較小，而光栅尺廠商标注的誤差是已經計算了差分誤差之後的系統誤差
從影響因素上來說，通常還會與導軌的精度、結構剛性、溫度等有關系
20μm的栅距是怎麽刻上去的？
A：一般來說會在被刻材料上塗一層感光膜，然後再用光照射，被光照到的地方，感光膜就被“燒掉”了，然後将被“劃刻”過的這個材料，扔到對應的液體裏面泡一下，就做出了光栅尺，與電路闆蝕刻的原理比較類似
最後還有一個點是增量式與絕對式光栅尺的區别，絕對式光栅尺比增量式的多了一個位置編碼，能夠識别出當前位置，一般來說絕對式光栅尺的成本要比增量式的高一些。優點是不用每次回零來确認準确位置，一上電就可以知道當前的準确位置
爲什麽有的光栅尺上标注的是重複定位精度，而不是系統精度？
A：很多時候我們并不關心絕對定位精度，而隻關心重複定位精度，因爲大部分情況下我們需要的是讓我們的運動機構移動到某幾個固定的位置，尤其是用在某些應用，比如說伺服壓機、換型用的伺服電機、分料機構等，一般都隻需要幾個固定的位置，因此重複精度對這種應用會更有實際意義，因此，有時候廠家會使用重複定位精度進行标注
一般來說，重複定位精度的數值爲定位精度的1/2~1/3，比如說一個定位精度在±5μm/100mm的一個光栅尺的重複定位精度可能是±1μm/100mm，當然，這個重複定位精度肯定是在分辨率與定位精度之間的，其精度能力不能夠超過其分辨率
最後需要提醒的一點是，在使用光栅尺的時候，一定要将光栅尺安裝在平面上，如果安裝平面不夠平，與光栅尺的導軌有一定的平行度差異，那麽就會導緻光栅尺的測量結果不準

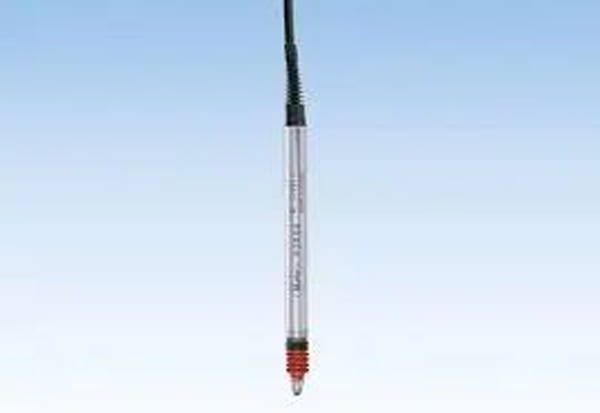

當然，我們所使用的有些光栅尺産品是集成式的筆式産品，如下圖
使用這種産品的時候的需要注意的就是整個筆式的光栅尺安裝的是否垂直或者水平了，當然也可以通過後期的标定對角度上的差異進行補償，我們就不在這裏贅述了
ok，關于光栅尺的原理，我們就先介紹到這兒，趕緊來點贊吧
