Resolver與Encoder
爲什麽以Resolver和Encoder爲切入點？
A：增量型編碼器，絕對位置編碼器，這些都很容易理解，對于位置的檢測一個是絕對的，一個是相對的。對于Resolver和Encoder的理解就沒那麽直白了，經常會有人問到，Resolver和Encoder到底有什麽區别？有人說Resolver就是編碼器，也有人說是旋轉變壓器，還有人認爲是分解器……到底該怎麽理解呢，接下來小編就爲大家來做個科普介紹
Resolver

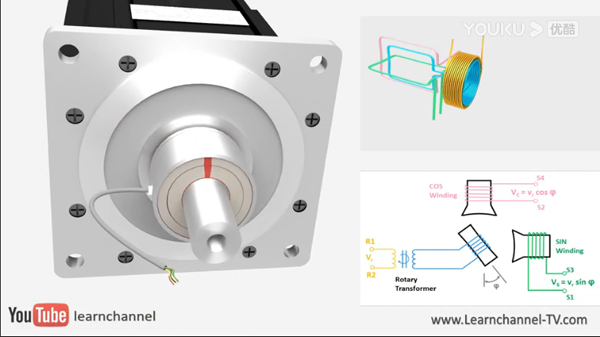

先來一段視頻介紹，視頻來自于國外的Learnchannel
請點擊下圖查看視頻
如視頻上介紹的，Resolver的基本工作原理是3個不同的線圈繞組構成的：參考、正弦、餘弦，如下圖
參考繞組是一次繞組，它通過旋轉變壓器一次側的AC電壓勵磁，随後将電壓發送至變壓器的二次側，無需電刷，無需套環，且Resolver内部沒有其他的電子元器件，整體的穩定性、抗震動能力都會比較好
參考繞組安裝在電機軸上，電機在旋轉時，正弦SIN和餘弦COS繞組的電壓會随着軸的轉動發生變化。SIN和COS之間的安裝角度差90°，參考繞組轉動時，與SIN/COS繞組間的角度差，我們稱之爲θ，因此，SIN和COS繞組上的電壓就等于參考繞組的電壓乘以sin(θ)和cos(θ)

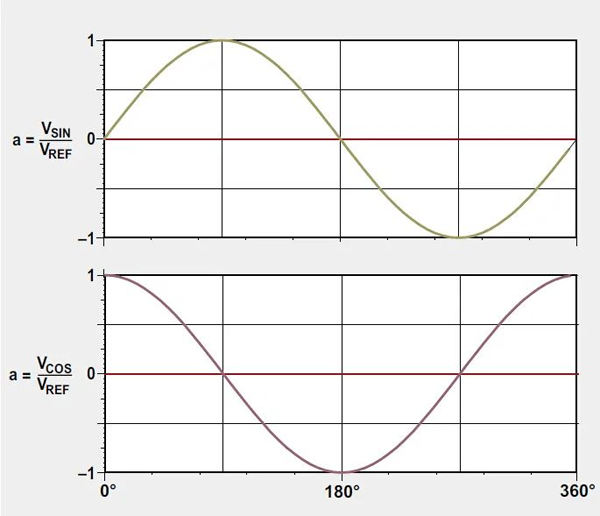

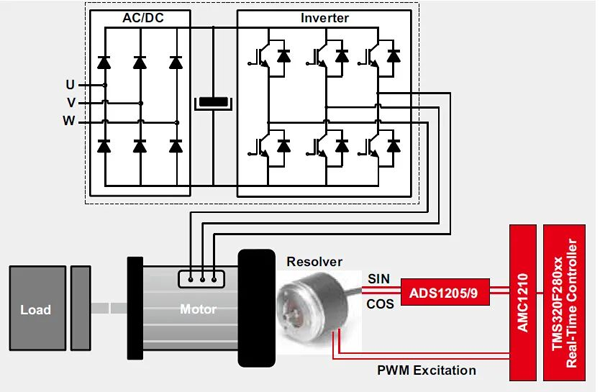

将SIN和COS繞組用參考電壓标準化輸出後，我們可以看到如上圖的兩個波形，通常我們使用的參考電壓有1V，1.5V，3.3V，5V，12V，18V，24V等，信号的輸出頻率最高一般會到5kHz，在處理信号的時候，需要對SIN和COS通道同時進行采樣，一般會使用Delta-Sigma調制的方式，也就時噪聲整形的方式進行采樣，采樣頻率通常最高能達到20MHz，信号調制後能夠獲得相對應分辨率的信号。如下圖爲采樣處理的簡化框圖
因此，Resolver本身是一款非常穩定的傳感器，不僅可以做到高精度，而且還能夠有很長的使用壽命，不過通常由于Resolver的信号頻率隻能到5kHz，電機的旋轉速度受到一定的限制，隻能到5000轉/分
由于它的這個工作原理，其實不太适合被稱爲編碼器，因爲本身并沒有什麽編碼，隻不過當大家在使用這種角度、速度傳感器的時候，出于習慣，也把它稱爲了編碼器
Encoder
Encoder的原理和Resolver就不太一樣了，與我們上一期介紹的光栅尺的概念比較接近（戳這裏看光栅尺原理），通常我們稱之爲編碼器，顧名思義，其檢測原理是通過對編碼的識别
編碼器可以分爲線性與旋轉兩種，此處我們介紹的主要是旋轉編碼器，光栅尺實際上就是一種線性編碼器
看過上一篇光栅尺介紹的小夥伴們應該大緻有個概念了，旋轉編碼器是如何進行檢測定位的，我們先來看看兩個視頻介紹吧
首先是增量式編碼器的工作原理
請點擊下圖查看視頻

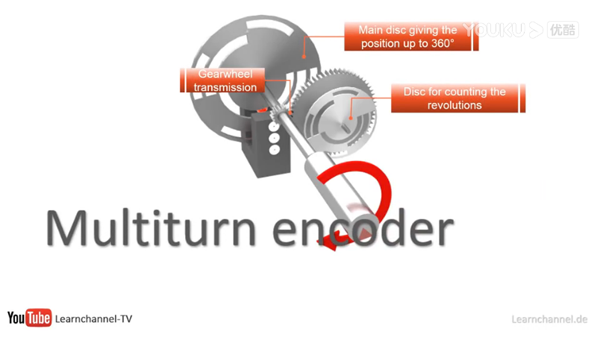

然後是絕對位置編碼器的工作原理
請點擊下圖查看視頻
Encoder的輸出信号一般有絕對位置值、TTL信号、正弦信号這幾種
像上面這個視頻的絕對位置值，輸出的就是一個3bit的數字量，根據數字量來判斷當前碼盤的角度值，數字量位數越多，角度值的精度就更高，比如說3bit的數字量，其角度分辨率就隻能區分到360/8=45°，而12bit的數字量，就可以達到360/4096=0.0879°的分辨率了

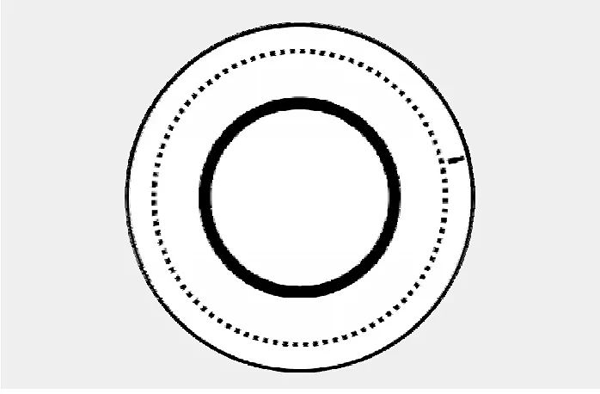

增量型編碼器的TTL信号也是一個數字量，簡單來說是通過數0101的脈沖來判斷編碼器所轉動的角度，通常在實際應用中，碼盤上會有一個标記點，一般會将這個标記點當作是編碼器的零點，每次在這個零點這裏産生的脈沖就代表編碼器轉動了一圈
TTL信号的分辨率取決于碼盤上的栅格數量，栅格越多，分辨率越高。當然實際應用當中，碼盤可能會比這個示意圖更複雜，因爲編碼器可能本身就自帶信号處理器，将碼盤的信号進行處理之後再進行TTL信号輸出

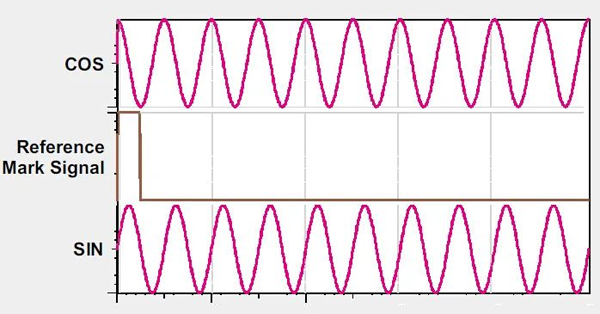

正弦編碼器信号與上面兩種不同，輸出的是模拟量信号，如下圖
與TTL信号類似的是，一個旋轉周期裏面會有多個信号周期。比如說，如果有一個編碼器的分辨率是1024，最大轉速是6000轉，那麽所需要的處理頻率就要達到
1024 × 6000 ÷ 60 = 102.4 kHz
也就意味着信号處理器或者調制器就要至少有102.4kHz的帶寬，這個概念和前面的Resolver又有點像了
好了，今天的文章看完是不是對編碼器有了更深刻的認識了？下次在選擇使用哪種類型的編碼器的時候，也能夠大緻上知道這種類型的編碼器有什麽優缺點
