是的，我又來技術文章了，上一篇晦澀難懂的文章反響居然還不錯，還有朋友表示這不就是高中的知識用大物的公式解釋了一遍麽？看來，我們的工程師們基礎知識還是很紮實的，既然如此，今天咱們繼續來硬核的，我已經有打算做成專題系列的打算了，就叫宅家低配版大學物理課堂吧。是的，我知道你們大概想看伺服電機，不，我們還是先來點開胃菜吧

1）引言
前一篇我們介紹了電磁的基本概念，通常來說，電機主要是由定子、轉子和控制電路組成，定子固定不動，轉子連接着電機軸，兩端穿過定子上的軸承固定在定子中央。根據輸入的電流性質，可以分成直流電機和交流電機，而交流電機根據旋轉磁場與轉速是否同步，又分爲同步電機和異步電機，本文主要介紹直流電機的一些基本原理

2）機械結構

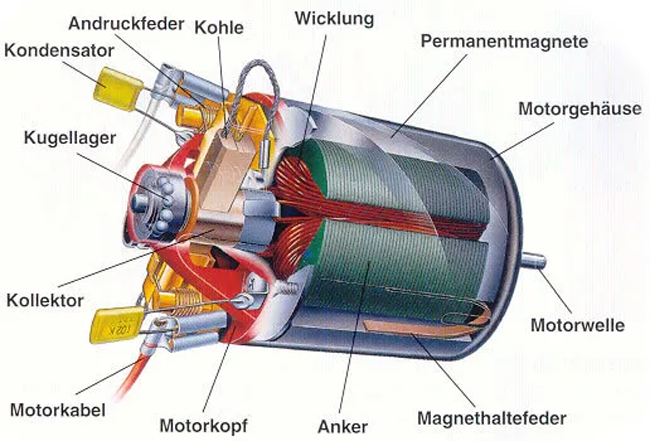

先上圖


直流電機（Gleichstrommaschine）因輸入電流爲恒定直流電而得名，一般都是作爲直流電動機（Gleichstrommotor），由于其使用直流電，可以用電池進行驅動，結構簡單，體積小，造價低，在很多小型電器裏面都有使用到，比如說如下童年的記憶

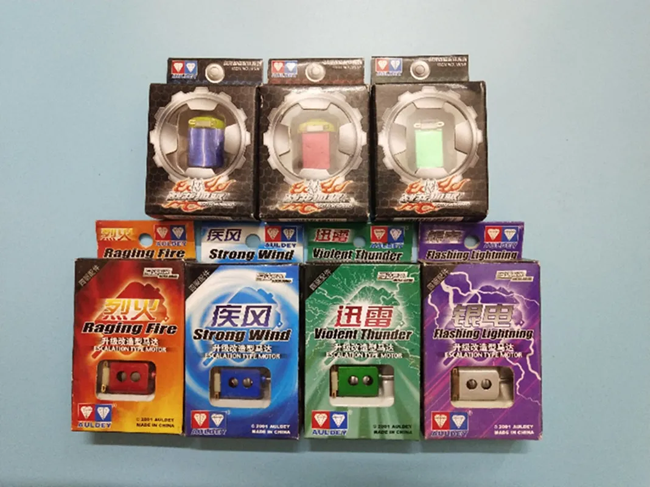

裏面的電機有各種不同的版本，當年尋找一款合适的電機進行替換，使自己的“戰車”獲得更高的性能和速度可是小夥伴們永恒不懈的追求，現在還有工程師們舉着幫孩子拼裝的名義，補交一波童年的“學費”

不過，現在發現原來當年景仰的這個奧迪雙鑽原來最早是從山寨發家的，産品并沒有獲得原品牌的授權，簡直是毀童年啊
扯遠了扯遠了，我們繼續介紹直流電機

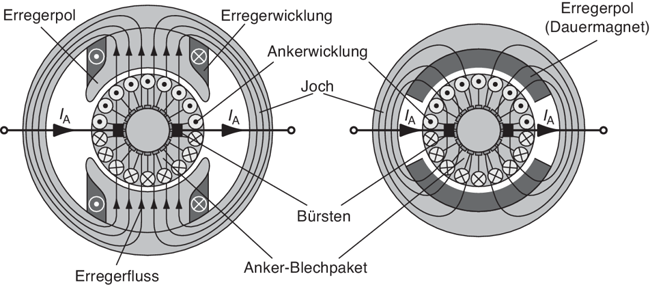

直流電機的定子上會有勵磁繞組（Erregerwicklung），繞組的外形會進行一定的延伸，增加磁通面積。定子的設計上會盡量将勵磁磁場限制在電機内部，使電機獲得更高的磁效率。當然如果定子上使用永磁體，那就沒有了勵磁繞組，比如說上文我們提到的小電機的定子上就是使用的永磁體，或者磁鐵，使電機的結構設計更簡單一些

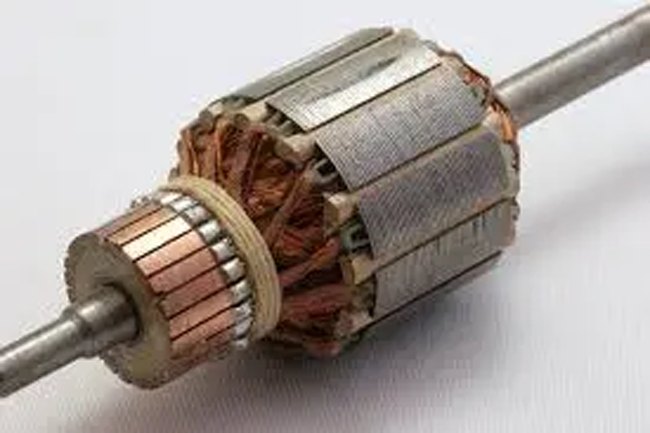

轉子（Rotor）一般會用很多塗層過的矽鋼片疊在一起，避免在旋轉的時候出現較大的渦流，矽鋼片上留有繞線用的槽，一般會纏繞很多線圈，這些導線一般是表面絕緣的銅線，均勻的繞上去，導線的兩端需要通電産生電磁場，而轉子需要轉動起來，因此固定的導線連接必然是個不可取的方式，于是導線的兩端就連接到轉子一端的電環上，電環上是2個或者多個銅片，定子上有一個彈簧銅片或者碳刷會壓在電環上，接通電流，當轉子在旋轉的時候，這個彈簧銅片就像一個刷子一樣不停在電環上的不同銅片上刷過，因此這種直流電機就被稱爲有刷直流電機

後來還發展出無刷電機等其他技術，本文主要對有刷直流電機的結構原理進行介紹

3）運行原理
簡單來說就是“同性相斥，異性相吸”
别想到别的地方去，我說的是磁鐵的NS極
一段線圈通電之後就會在鐵芯上産生一個磁極，這個磁極與定子上的磁鐵或者勵磁繞組的磁極産生吸引力和排斥力，推動轉子不停轉動
接下來又是我們喜聞樂見的部分了，我們又要開始上公式了
經常做題的小夥伴應該都知道，在做公式推演之前，咱們要先做一些合理的假設：
· 鐵芯磁導率，也就是說，電機的鋼鐵部分的勵磁可以忽略不計
· 氣隙（定子與轉子間的間隙）保持不變
· 氣隙處的漏磁忽略不計

基于上述假設，磁通在一個确定的磁路裏面運行，磁場線沿着氣隙的垂直方向進出，氣隙裏面是一個磁通密度恒定的磁場環境，在不考慮換向器的情況下，根據上一篇我們講到基礎公式4，計算一條磁場線上的磁動勢，有效磁路隻包含兩段氣隙的長度

轉子上的一段通電導體的電流爲，起始夾角爲，因爲氣隙中的磁通密度與導體互相垂直，在半徑爲的導體上受到的安培力和轉矩爲

可見，轉矩和角度有關，當爲正，轉矩爲正，爲負，轉矩爲負，因此當轉子上隻有一段線圈通電的時候，轉矩會出現周期逆轉的轉矩，無法持續穩定運動，這個時候我們就需要換向器了

如果我們需要電機勻速轉動，角速度爲，轉子上的最大線速度爲

轉子在切割磁感線的時候，導體上會有感應電壓

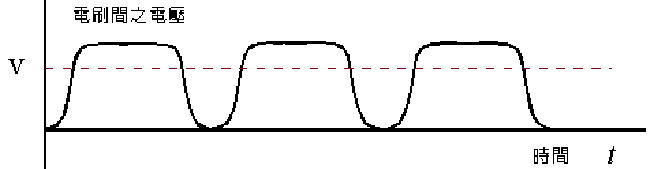

因此，導體上的感應電壓和都與角度有關，爲了讓電機能夠持續穩定工作，就需要讓轉子在轉動的時候轉矩始終爲正，可以讓始終保持同樣的正負号，也就是換極，或者叫電流換向

換極可以在=0的地方執行，這樣電壓和電流都沒有突變，最簡單的辦法可以用兩個滑環和電刷組成一個換向器

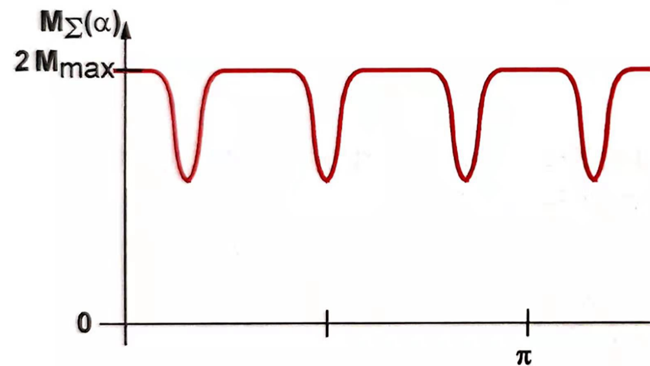

當轉子上有3組繞組的時候，轉矩波形就會如上圖這樣減小不少沖擊，如果繞組和換向器數量更多，更密，那麽轉矩輸出就會更平穩

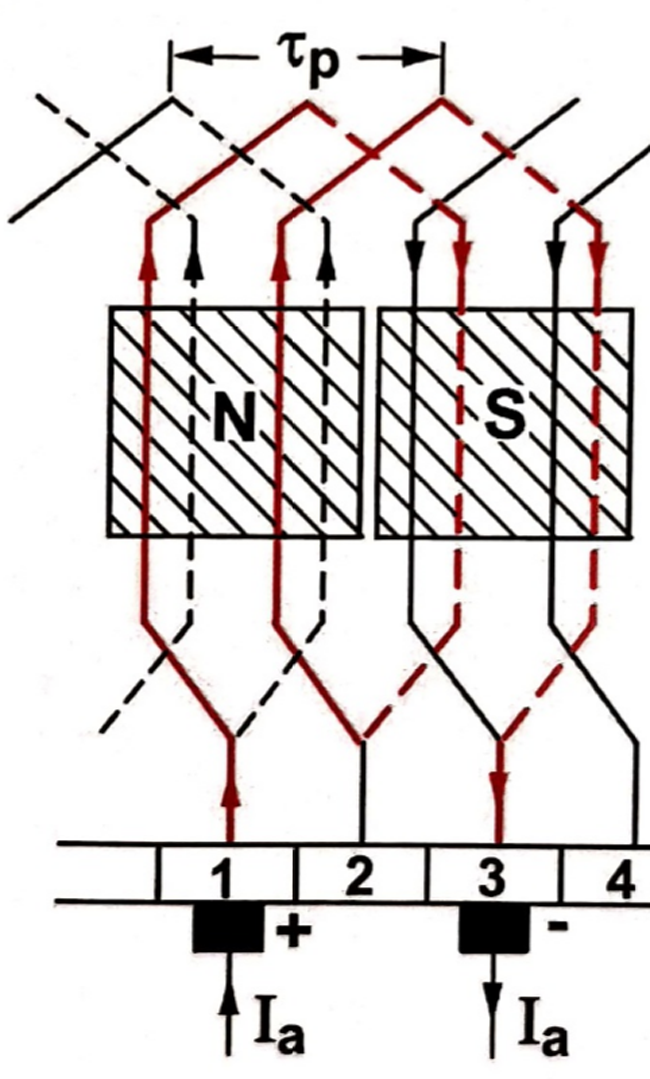

當然，在實際使用中，并不會放很多個換向器，而是會把線圈進行首尾串聯，如下圖

4）極對數
今天好像講的有點多了，最後再來介紹一下極對數

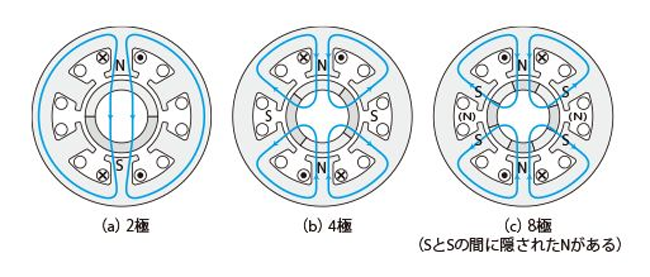

我們在購買電機的時候經常會有2極，4極，6極電機的選項

極對數描述了電機的定子或者轉子上總共有多少對極對，在直流電機定子的勵磁極上，如果極對數爲p，那麽總極數爲2p，那麽極距就是

關于直流電機原理的介紹，今天就先講到這兒，下一篇我們會繼續介紹一些跟磁極，極對數相關的知識，歡迎大家繼續參加我們的“低配版大學物理”課堂
