之前我們講到，通入繞組的電流會在定子鐵芯上産生旋轉運動的諧波，這些諧波當中，基波的角速度和幅值是最大的，其餘的都是高次諧波，因此，對于交流電機而言，它的工作方式主要是依靠旋轉磁場的基波，而高次諧波一般都會對交流電機的工作産生負面影響，這些影響包括：轉矩的波動，電磁效率的損耗，噪聲等
因此，這一節，我們會介紹與繞組方式相關的一些内容，通過繞組配置降低高次諧波，提升效率
2）分布繞組
老規矩，上圖

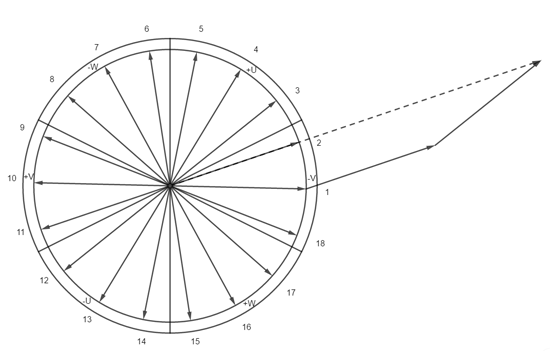

我們把三捆線束圈的繞組的截面分成6個區域，每個區域稱爲繞組相帶，這6個相帶分别爲±U，±V，±W，有的教材上寫的是XYZABC，其實意思是一樣的
以三相的磁動勢相量方向爲軸，使用右手法則，就能夠獲得對應的正負方向，這個正負方向即環形電流的方向
在每個繞組相帶的裏面的槽内連續設置同一捆線束的繞線，即成爲了分布繞組
總匝數爲N的繞組在q個槽數下會有每槽匝數Nq
對于一個三捆三相繞組來說總共有槽數Q=6pq，槽洞之間相隔的機械角度爲
槽間的電角度爲
我們可以看到，這個電角度與極對數并沒有什麽關系，整個圓周上，每個相帶寬度爲
電相帶寬度爲

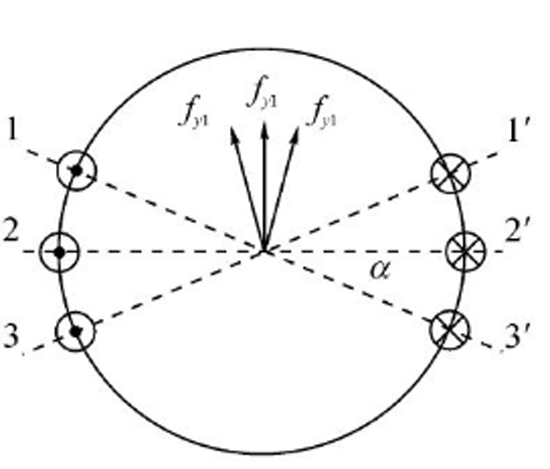

因此，每個槽上的磁動勢之間有角度查，我們把前面這個q=3,p=1的繞組的磁動勢基波畫成相量圖就有下圖

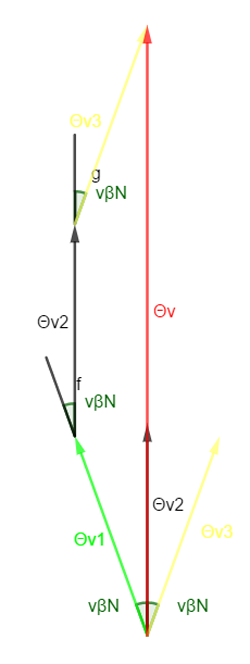

對于高階諧波的偏角爲vβN
我們再把每個電角度标注出來
每個電角度上的磁動勢爲
其中基波幅值爲
因此，最終的合成磁動勢爲所有電角度上的磁動勢的總和
這裏，我們需要引入槽分布因數
這樣，我們就可以獲得基波和高次諧波的幅值爲
可以看到，分布繞組的槽分布因數給諧波幅值起到了一定的阻尼效果，這個阻尼效果随階數的上升會有周期變化，由于我們需要的是基波，消除高次諧波的幹擾，因此我們需要挑選一個合适的分布因數，減少對基波幅值的阻礙，降低高次諧波幅值
3）舉例
三相繞組的p=3,槽洞數q=4，那麽總槽數Qall=72，一對極下的槽數Q=24，槽間機械角度爲360/Q=5°，槽間電角度爲pαN=15°。一個相帶内四個槽的電相量合成了總向量
這樣我們就可以算出
1階分布因數爲0.958
5階分布因數爲0.205
7階爲-0.158
11階爲-0.126
13階爲0.126
而根據公式82，我們可以看到，随着q的增大，基波分布因數逐漸減小，所以，一般來說，不太會有q>3的應用
如果我們做一個假象應用，将槽洞數無限增加，那麽就會有
所以理論上的最小分布系數爲
1階0.9549
5階0.1910
7階-0.1364
11階-0.0868
13階0.0735
好了，這一節我覺得公式已經挺多了，下一節我們再來介紹一下其他的繞組方式，祝大家學習愉快
