寫在前面
上周的公式轟炸的怎麽樣？這周我們還是會有不少公式，準備好繼續接受轟炸吧，不過很多公式是基于上一篇的衍生，應該轟炸強度會低一些
1）引言
上一節我們講到磁動勢在空間上旋轉和在平面上正弦振蕩的一些基本理論，這節，我們要引申到三相繞組上
2）旋轉磁動勢
老規矩，先上圖
與上一節的電機相比，我們現在多了兩相電流，這三捆線束UVW之間的相位差是2π/3，峰值電流爲√2I，電角速度爲ω，那麽每一相的電流爲：

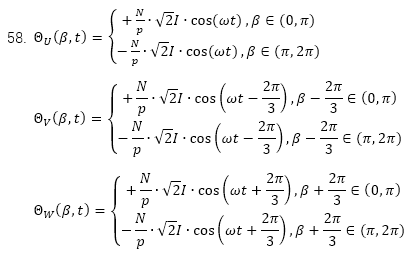

把電流代入公式42（見前一篇），就可以獲得每捆線束在時間空間的交變磁動勢
把這三個磁動勢相加就可以獲得總磁動勢

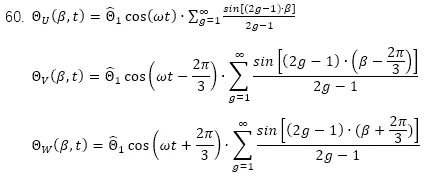

當然，這個計算的前提是，與磁環路相關的計算是線性的，而由于鐵芯會磁飽和，氣隙寬度也會有些許公差，實際情況下磁感強度并無法進行線性疊加。我們現在還是先基于理想情況下對磁動勢進行分析，把磁動勢進行傅裏葉級數展開

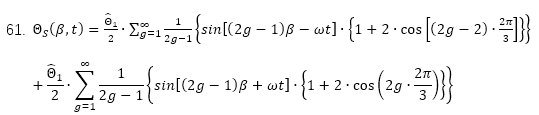

把基波幅值（公式46）代入進去，求和就能夠得到總磁動勢，并使用三角函數的積化和差可以得到
于是我們就得到了正向和負向旋轉的磁動勢
3）三相高次諧波
我們可以注意到上面公式裏面的正餘弦周期并不是所有項都會出現，有些會周期性的互相抵消，與系數g有關，對于正向旋轉的磁動勢有
所以，正向旋轉的磁動勢的有效階數 v 爲
v=2g-1=6n+1=1, 7, 13, 19, ...
而同樣，負向旋轉的磁動勢的有效階數爲
v=2g-1=6n01=5, 11, 17, 23, ...
其他階數的磁動勢都互相抵消掉了，那麽簡化的三相繞組的總磁動勢爲
公式中的三部分分别爲基波，正向旋轉高次諧波與負向旋轉高次諧波。如果我們把高次諧波用諧波的級數來表示，可以把公式再精簡爲
其中，基波是
基波的幅值爲
基波的機械角速度爲
電角速度爲
對于高次諧波，有
機械角速度和電角速度分别爲
這一節又是一堆公式的轟炸，不過很多公式都是基于上一節衍生出來的公式，因此轟炸強度應該比上一節要低一些
最近有用戶在咨詢UDM的旋轉檢測的精度和過程控制的問題，考慮下一節是不是再給大家介紹一下UDM相關的一些知識
歡迎大家繼續參加我們的“低配版大學物理”課堂
