1）引言
上一節我們講到交流電機需要旋轉磁場，這個旋轉磁場的來源是定子繞組上通的交流電，而根據旋轉磁場理論，同步、異步電機在空間上的環繞運動的磁場都可以被分解成基波和高次諧波，因此，可以用一個統一的基本理論來描述交流電機。今天我們就先來介紹一些同步、異步電機相通的基本理論
2）振蕩
爲了便于理解，我們先來分析一個極對數的情況

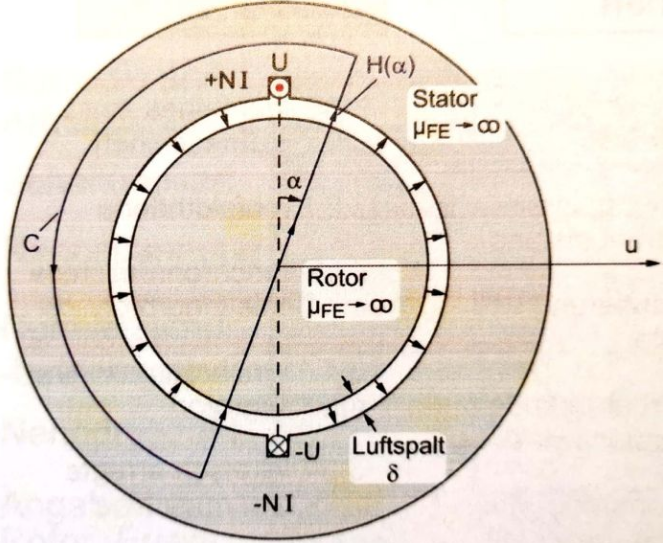

假設有這麽一個理想的電機，匝數爲N，槽縫無窮窄，此時轉子沒有繞線，氣隙寬度也是恒定的，我們先通入電流爲 I 的直流電
按照之前的假設，在鐵芯部分的磁場場強
可以忽略不計，此時的半圓磁路應爲
當這個半圓磁路掃過一定角度時，電流密度的積分爲
由于這是個無源的磁通，可以計算得到
根據前面文章中的公式12
帶入到公式37，可以得到公式40
同樣的，在多極電機裏，每對極對就劃分了一對槽隊，那麽總匝數爲N的線圈束在每對槽裏面就需要繞N/p的匝數

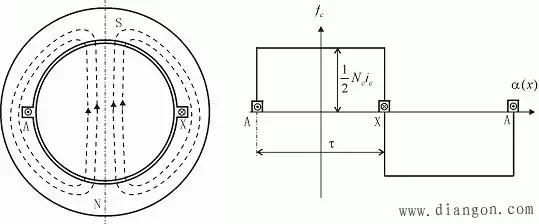

（參考單極對磁動勢空間分布）
剛剛計算的是通入不變恒定電流時的空間分布，如果将通入的電流變成交流電，那麽峰值電流爲√2I，均值爲I，頻率爲ω，初相位爲0，即
代入到前面的公式38裏面，就有了
也就是說明，磁動勢在某個确定的空間角度上，始終是按照正弦函數周期變化的，而空間上的總是在某個确定的時間點，保持方形分布
接下來，我們要用傅裏葉級數來将磁動勢在空間上和時間上的變化描述出來
這裏我們可以看到，傅裏葉級數部分描述了方波，右邊的描述了正弦分布，如果我們把傅裏葉級數展開的話就可以獲得一連串幅值和周期各不相同的正弦函數，經過無數次疊加之後，就逼近了原本的公式42的這個方波函數

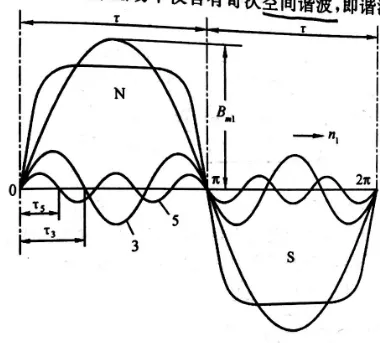

接下來敲重點了，當g=1時，幅值大，周期長，我們稱爲基波，g=2時的波形頻率是基波的3倍，我們稱爲三次諧波，那麽，g更大的時候，這個波形稱爲什麽？
高次諧波
（摘自電機學117頁）
高次諧波的叫法就是這麽來的，爲了方便後面的公式展開，我們把諧波的幅值寫爲
于是就有
這樣基波就是
其中
高次諧波是
其中

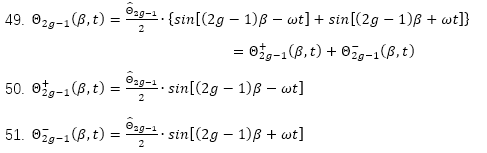

從這些公式裏面我們可以看出來，這些諧波節點、頻率不随時間變化，其賦值與I成正比，波形在随輸入的交流電流變化的時候，隻在原地振動，因此，我們稱之爲駐波，根據sin(y-x)=sin y.cos x-cos y.sin x的三角函數的原理，公式47可以改寫爲
因此時域上正弦振蕩的磁動勢總是可以分解成正序電流
和負序電流
3）旋轉
看過三體的小夥伴應該知道，二維的旋轉運動投射到一維上就成了正弦運動，正弦振蕩的磁動勢實際上是旋轉的磁動勢，我們把磁動勢進行微分可以獲得正序電流的電角速度
和機械角速度
同樣的，我們也可以計算出負向的兩個角速度
所以，我們可以把磁動勢視爲無窮多的正向和負向旋轉的磁動勢的疊加
怎麽樣，磁動勢在空間上轉了起來，是不是感覺交流電機是怎麽轉起來的，馬上就要呼之欲出了呢？
關于交流電機的磁動勢，這一節課我們就講到這兒，公式太多有點把持不住了，下節課我們可以繼續講講三相繞組
