是的，今天我們不講直流了，講交流
什麽？爲什麽要交流？
難道理工男就不需要交流麽？要IQ，我們也要EQ！
好吧，扯遠了，前幾篇我們介紹了一些直流電機的基礎知識，大家也跟着小編一起“複習”了一遍一些基礎公式，那滋味一定特别酸爽。今天我們換個主題，講交流電機，大家喜聞樂見的公式這篇裏面小編也盡量略去，下一篇我們繼續用公式轟炸
那麽，我們開始吧
1）引言
前面我們介紹到直流電機有體積小，造價低的優點，但是如果需要大功率大轉矩的設備，直流電機就會有一些捉襟見肘
交流電機與直流電機相比，由于沒有了換向器，因此在制造時結構就比較簡單一些，更牢固，容易做成高轉速、高電壓、大電流、大功率的電機，一些大型的交流電機甚至能夠做到百萬千瓦的功率。知道交流電機的發明者叫什麽麽？
是，他就叫特斯拉！！！
當然他和這個特斯拉沒什麽關系，隻不過是他的名字成爲了磁感強度的單位，然後又被馬斯克注冊爲企業名稱和商标了而已，雖然他發明了交流電機，但是他不賣電動車……
好吧，又扯遠了……直流電機的勵磁磁場相對于定子是靜止的，而交流電機會有一個旋轉磁場的概念，而一個旋轉磁場需要三相電流才能形成，下面我們會主要介紹基于常見的三相交流電的電機
2）基本結構

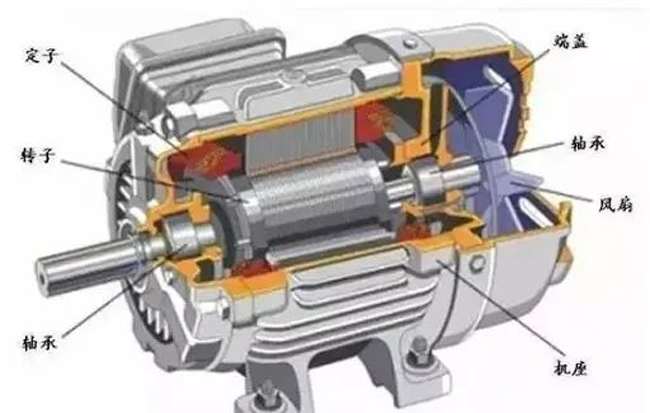

還是先上圖
交流電機的定子一般是疊片鐵芯和繞組組成，繞組上通上交流電，就形成了不斷旋轉的氣隙磁場，如果轉子的機械轉數和旋轉磁場的轉數匹配，就稱之爲同步電機，如果不匹配則成爲異步電機
同步電機和異步電機的結構差别主要體現在轉子上，同步電機的轉子上有勵磁，或者是使用勵磁繞組，或者是使用永磁體，而異步電機則不需要勵磁，他的轉子可以使用與定子繞組同樣對稱的三相繞組，或者是使用導體棒，其他的外殼、軸承、軸承蓋、電機軸、風扇等直流有的東西交流電機也有

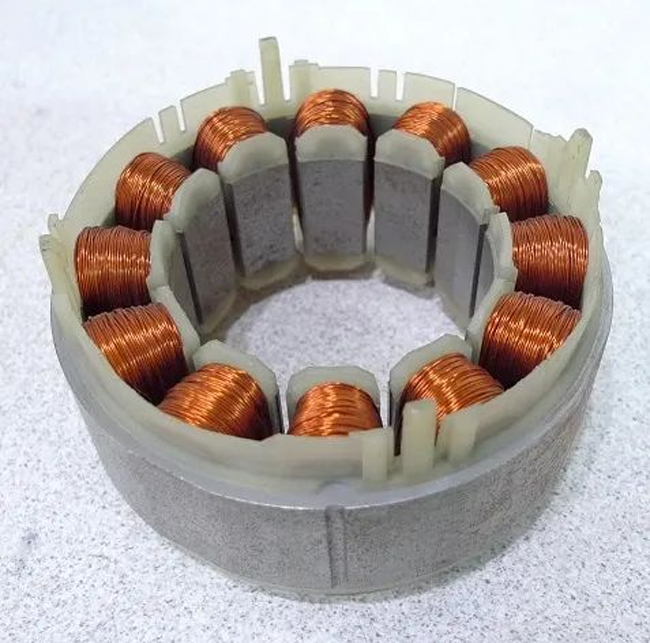

定子上的疊片通常會做的很薄，一般在0.5mm以内，主要目的是爲了減小渦流。疊片的表面會塗上絕緣漆，疊片上會留出槽盒槽縫，這樣繞組可以纏繞在上面
不同的繞線方式影響了電機的物理特性盒制造成本，按照他們不同分布組合方式盒特點分爲：
1. 根據線圈元件在槽内不同的布置形式分爲單層繞組、雙層繞組和單雙混合繞組
2. 根據繞組端部接線方式的不同，分爲疊繞組和波繞組
3. 根據繞組布置形式及端部形狀的不同，分爲鏈式繞組、交叉鏈式繞組、同心式繞組、雙層疊繞組等
4. 根據繞組線圈制造工藝的不同，分爲集中式繞組、分布式繞組、散繞線圈和成形線圈等
5. 根據電動機每極每相槽數在定子鐵芯所占角度的數值，分爲30°、60°、120°相帶繞組，大部分三相電機都是用60°相帶繞組
3）溫升
國标GBT755裏面描述了電機的幾種不同的工作模式，我們主要來介紹一下前3種工作模式的溫升情況

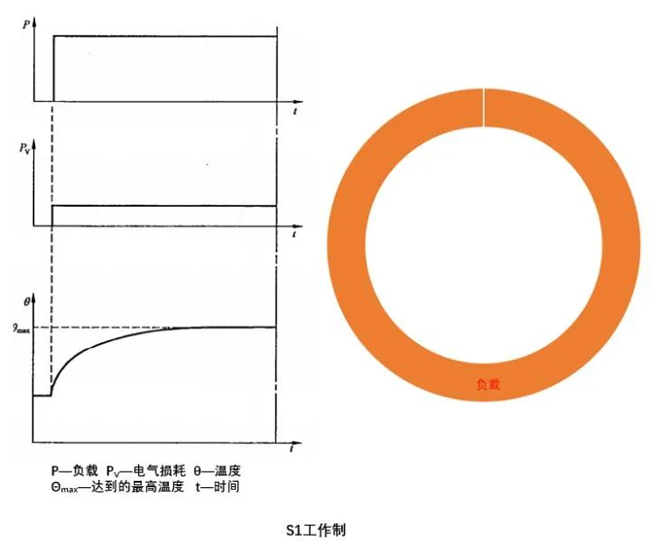

S1是連續工作模式，電機在恒定負載的情況下運行一定時間以後達到熱穩定

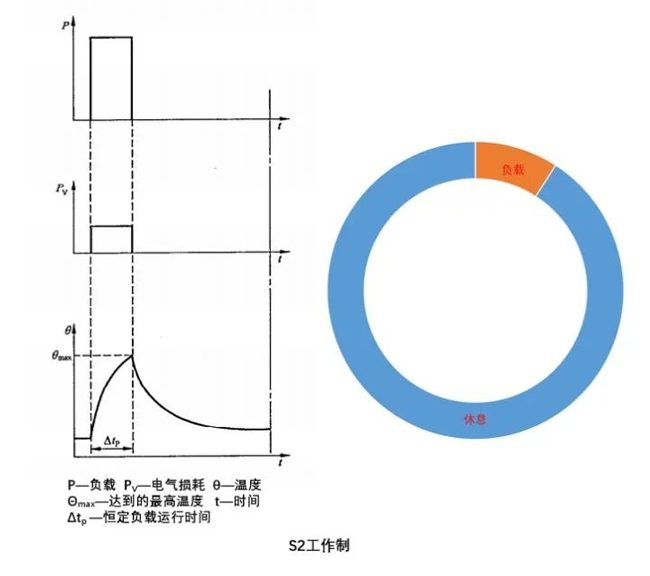

S2是短時工作模式，電機在短時間運行之後能夠停轉比較長的時間，使電機的溫度能夠冷卻下來
S3是連續周期工作模式，電機會根據一系列相同的工作周期運行，每個周期都會有一段運行時間和一段停止時間
爲了應對電機産生的溫升，尤其使工作負載較高的情況下，電機就需要設計必要的散熱方式，如：
· 自然通風：沒有特殊散熱機構，通過空氣對流和輻射散熱
· 自冷卻：在轉子上安裝風扇，随電機轉動的時候散熱
· 外部冷卻：通過外部冷卻設備，如不裝在轉子上的風扇
· 表面冷卻：通過電機表面進行散熱，比如散熱片
· 循環冷卻：通過冷卻劑，如氣體、冷卻液等反複循環導熱散熱
關于直流電機的轉矩和功率，我們就先介紹到這兒，下一篇，我還沒有想好講什麽……
歡迎大家繼續參加我們的“低配版大學物理”課堂
