1）前言
之前我們已經對旋轉磁場有了一些了解了，這一章開始我們來介紹一些異步電機的知識異步電機有兩種常見的形式，一種是轉子直接使用導體棒構成類似于鼠籠的鼠籠式異步電機，另一種是使用了與定子三相繞組同款的對稱繞組的繞線轉子電機
2）繞線轉子電機的機械結構

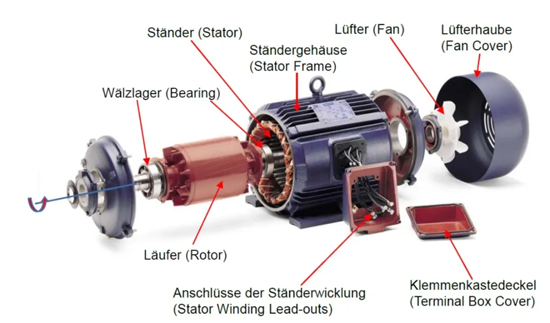

異步電機最明顯的特征是：轉子轉數不必與磁場轉數相等，即所謂的“異步”。異步電機是如今使用的最爲廣泛的電動機，比如說最常使用的鼠籠式轉子是一種抗擾動、少維護、可過載、制造方便的簡單設計，不過由于鼠籠式異步電機的感應電流是在整個轉子導體上的渦流，分析起來比較複雜，所以我們先從繞線轉子電機開始介紹

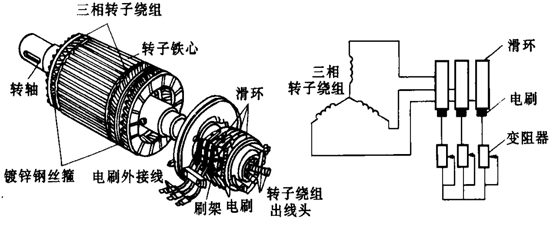

繞線轉子電機的轉子是帶槽的疊片鐵芯構成，并且上面有和定子繞組類似的三相繞組，其中，槽中的繞組也像定子繞組一樣有相區，經過繞線後，在輸出軸另一端接出三捆繞組，接在同軸的滑環，電刷接觸在滑環上就形成了星形電路，可以接上電阻或變阻或直接接入三相電流
3）基本原理
根據前面介紹的原理，定子繞組裏通入三相交流電，會産生旋轉磁場，假設我們通入的交流電頻率爲fs，産生的旋轉磁場的電角速度爲ws，機械角速度爲Ωs，n0爲同步轉數，于是就有
在繞線轉子電機的轉子中就會産生感應電壓，其幅值大小與轉差率s以及定子電角速度ws成正比，當轉子以同步轉速n0一樣的速度運動時，那麽轉子就與定子的旋轉磁場相對靜止，那麽通過轉子的總磁鏈就恒定了，按照法拉第電磁感應定理，轉差率爲0時，就不會産生感應電壓
轉子上的轉差頻率爲
有了轉差頻率的轉子，才會感應出電壓，從而在轉子繞組上産生感應電流，有了旋轉磁動勢，這個旋轉磁動勢在空間上也是以一個轉差角速度ΩR運動
所以在一個異步電機裏一共有3個速度，定子的旋轉磁場轉速ΩS，轉子的機械轉速Ωm和轉差角速度ΩR。異步電機要産生恒定轉矩，轉子轉數也需要滿足頻率條件，而且不能爲同步轉數，這也是異步電機名字的由來
根據楞次定理，激發出來的感應電流勢必阻礙它的産生，所産生的轉矩會驅動或者阻礙轉子，當有異步轉數n=(1-s)n0
所以，實際工作時，異步轉數總達不到同步轉數，有一定的轉差率，否則就沒有感應作用，也沒有轉矩産生，轉矩的大小和定子磁場以及轉子磁動勢幅值及相位差有關
一些變量都可以通過轉子電路附加的變電阻來影響以及控制，不過這種傳統的會增加額外損耗的電機控制方法現在一般都會通過變頻的方式來替代
4）電壓方程
現在我們可以考察繞線轉子電機在穩态工作時的電壓方程了
通入到定子電流有
對應的轉子電流爲
定子的磁動勢爲
對應的轉子磁動勢爲
最終合成的磁動勢爲
從定子産生的旋轉磁場爲
對應轉子上的旋轉磁場爲
最終合成的旋轉磁場爲
5）等效電路
根據電壓方程，我們可以畫出繞線轉子電機的等效替代電路圖，值得注意的是，定子會在轉子中激發頻率爲fR的交變磁場，反過來，轉子也會在定子中激發頻率爲fS的交變磁場
由于定子和轉子之間是電氣隔離的，兩個電路是不能直接合并到一起的，爲了能夠順利的把兩個電路合二爲一，我們需要将轉子側的變量都換算到定子側去，我們可以使用變壓器的等效模型，取一個變換因數，就有
選擇不同的變換因數，就能夠産生不同的等效電路，比如說我們選擇
根據
就可以簡化得到
今天的公式轟炸就到這兒了，大家愉快享用~
