1）前言
之前，我們介紹了繞線轉子電機，也就是轉子上和定子上有對稱繞組布置的異步電機，但是，這還不是最簡單的布置方式，事實上，異步電機是可以不需要繞線的，可以單純通過耦合磁鏈對轉子上的感應電流的作用來推動轉子，這一節，我們來介紹最爲典型的異步電機：鼠籠電機
鼠籠電機的轉子造型一般像一個寵物松鼠的旋轉籠子，故名鼠籠電機。鼠籠轉子由沖壓鐵片多層包裝，爲了降低渦流，也像一般疊片鐵芯做了絕緣處理，在疊片鐵芯的槽中，有不加絕緣的導體棒，導體棒的兩端蓋子上通過短路環首尾連接構成一個籠子，這個籠子就形成了與繞線轉子電機中的等價繞組
2）結構和主要原理
銅和鋁的導電性比鐵好多了，所以一階近似後，盡管導體棒并未絕緣，轉子電流基本上隻在導體棒上流動，這些導體棒就相當于是多相繞組，轉子表面槽的導體棒還要通過轉子内部返回，形成封閉導通回路，這樣就有了一個對稱的多相繞組系統，其中共有QR捆閉合線圈束，每捆線圈束都是單獨的導體棒加上返回回路組成的，所以等效繞組數爲1/2
因爲對稱性，所有定子正弦式電流旋轉場的總和感應出的轉子電流爲零，實際上可以省去“返回回路”，隻要所有的導體棒都經由一個節點相接，也就形成了一個QR個角的星形連接，可以用等效導體回路代替
對于穩态工作狀态的電壓方程，可以類比繞線轉子電機的推導過程。最簡單的情況下，由于導體棒是在轉子的圓周上對稱布置的，所以可以看到這個鼠籠的基本元素就是一個轉子網格，這個轉子網格由兩根導體棒以及兩段短路環的端扇形切片構成，所以這段扇形切片占的弧長爲αQ
爲了使計算簡化，我們假設定子坐标系統原點選在U相的定子線圈束中間，轉子坐标原點選在轉子網格的中間
在U,V,W線圈束上，流過電流
定子旋轉磁場在定子坐标系産生的磁場基波爲
轉子機械角速度和角度爲
定子和轉子坐标系有如下關系
代入基波表達式121，就有

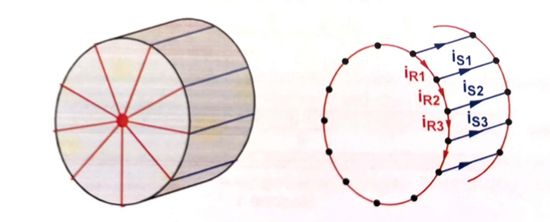

之前在繞線轉子電機上，是在對稱繞組上激發感應電壓，而在鼠籠電機的轉子上，感應電壓是在籠子形狀的導體棒和短路環上激發，如果我們把轉子網格展開，就可以看到每個網格都是一個回路
考慮到電流強度與時間有關，每個轉子網格内的導體棒電流及短路環電流分别爲
我們可以用法拉第感應定律來考察整個轉子網格的電路，其中rR，lR爲構成轉子網格的短路環和槽間漏磁自感，rS，lS爲構成網格的導體棒的電阻和槽間漏磁自感，我們對轉子網格一周路徑的電場進行積分
電流相量之間滿足以下幾何關系
代回原式，可以得到
其中RR爲一個網格短路環的幾何結構上的總等效電阻，類比旋轉場定子在轉子上的護肝，可以得到轉子在定子上的護肝，而鼠籠電機的定子電壓方程和在之前轉子繞組不供電的繞線轉子電機裏的定子方程是一樣的
所以，鼠籠電機和繞線轉子電機的電壓方程是一樣的
3）集膚效應
一般鼠籠轉子會使用圓形的導體棒，而對于大型電機來說，在電流極限圓上，它的短路點Pk會非常接近理想短路點P∞，這就導緻，就算是有一個很大的啓動電流，仍然隻有一個很小的啓動轉矩，因此，使用直接啓動的方式對于鼠籠電機來說是非常不經濟的
對于繞線轉子電動機而言，可以通過切換轉子附加串聯電阻來限制啓動電流以及保持滿轉矩啓動，但是也會帶來更多損耗，而在鼠籠電機上，可以采用另外一個辦法來實現相同的效果，也就是集膚效應，會随轉速提高而增強

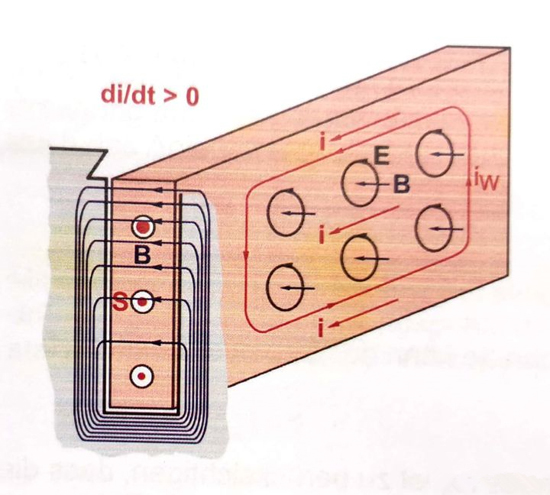

導體棒通入電流後，電流會在轉子導體棒上均勻分布，即電流密度S恒定，導體棒電流會激發一個漏磁場，假設鐵芯磁導率μr，Fe→∞，利用環路定理，可知槽上磁通密度B從槽底到槽頂線性增加
如果通入的電流是交流電，那麽就會感應出變化的漏磁場，變化的漏磁場又帶來感應電壓，這樣形成的渦流和原有轉子感應電流加在一起導緻電流分布不再均勻，在導體棒頂端的電流密度會比在底端高，而渦流大小又和感應電流頻率成正比，所以，當轉差頻率fR不斷提高時，電流差也會越來越懸殊，這就導緻了有效的導體棒高度不斷減少，因此轉子電阻增大
交流電阻R(ωR)和導體棒本身的電阻R0之間可以用以下關系表示
電阻因數K取決于導體棒的電導性，導體棒和槽的幾何形狀以及轉差速率，也就是說可以使用一些特殊形狀來增強集膚效應，但是，需要注意的是，不在短路環以及不在鐵芯裏的導體棒幾乎沒有集膚效應
集膚效應會不可避免的帶來很大的熱損耗，大大降低電機的工作效率，所以在大型電機上需要盡量避免集膚效應，集膚效應隻用來解決鼠籠電機的啓動過程

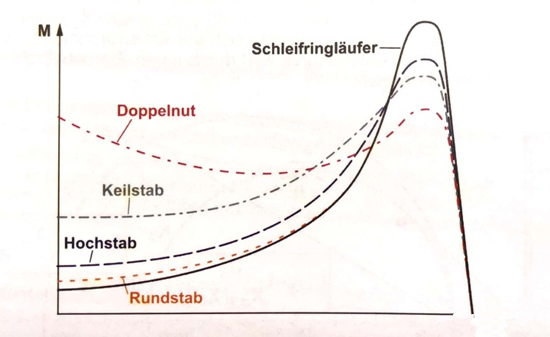

當然，使用特殊的造型，加工制造費用也會随之上升。除了使用一槽一棒的配置，還可以有雙槽甚至多槽的鼠籠轉子
鼠籠電機的定子構造以及電壓方程如同繞線轉子電動機，而轉子經過等效轉化後，其電壓方程如同轉子電路不供電的繞線轉子電動機，相應的轉矩、功率以及機械特性都可以類似描述
