彈性材料壓裝怎麽處理？
明明已經壓到位但是又回彈怎麽辦？
今天我們就通過一個案例視頻來介紹一下我們的解決方案
1）車橋襯套壓裝

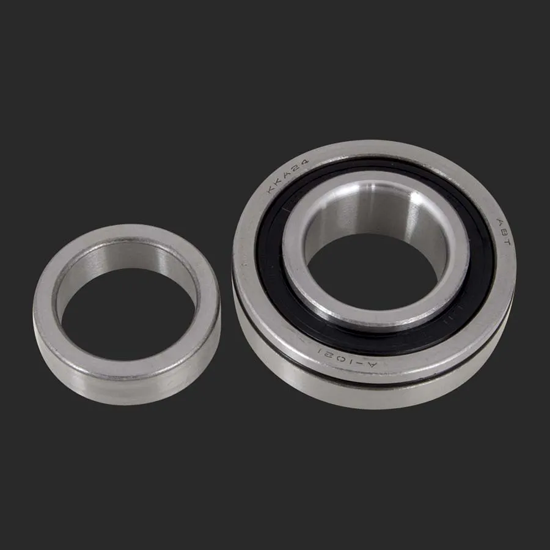

車橋上用的軸承/襯套一般會有兩種不同類型，一種是純金屬的，一種是橡膠金屬混合材料的，如下圖

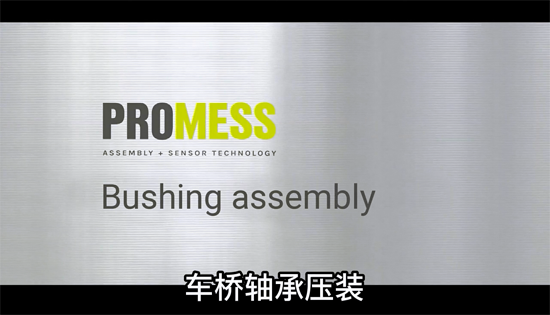

純金屬材料的壓裝比較簡單，雖然金屬有一定的彈性系數，但對于最終位置控制來說，幾乎可以忽略不計，但橡膠金屬材料的襯套卻會因爲橡膠材料的彈性，壓裝完成後産生了明顯的回彈，我們來看一下視頻展示吧（請點擊下圖觀看視頻）
可以看到，金屬材料的襯套一次壓裝就能到位，而橡膠金屬材料的襯套就算外接了位移傳感器，也不能保證一次壓裝到位，需要經過第一次壓裝後計算補償量，進行第二次壓裝，最終零件回彈之後滿足位置控制要求
2）控制原理
由于零件尺寸、産品尺寸有公差，零件壓裝時的彈性形變量并不能準确預估出來，因此，需要先測量零件變形量，然後将變形量補償到最終壓裝步驟

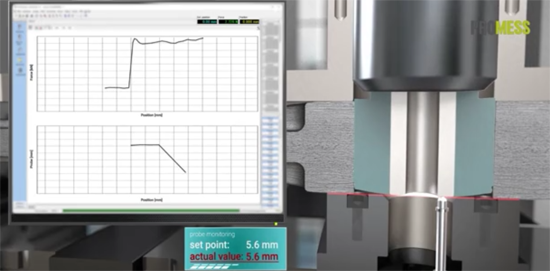

1. 使用“壓到信号”功能，目标值設定爲5.6mm，請看下圖步驟1
2. 使用“定位”功能，退回一定距離，釋放壓力，使用“變量歸類”功能獲得變形量5.6-5.4=0.2mm，請看下圖步驟2
3. 使用“壓到信号”功能，将變形量補償到最終壓裝步驟，目标值爲5.6+0.2=5.8mm，壓裝完釋放壓力，零件回彈0.2mm後達到目标位置5.6mm，請看下圖步驟3
是不是挺簡單的，也不用估算變形量，直接測量後補償就行，結果穩定可靠
小夥伴們學會了麽？
