汽車電子控制系統作爲汽車中涉及安全、節能環保的關鍵系統。已成爲目前世界各汽車強國競相研發的熱點。汽車上的控制系統越來越複雜、越來越智能也越來越靈活。和傳統的家用消費電子、軍用的航空和航天電子橫向比較，汽車電子顯示出了較強的獨立性。
近期【希騰通用技術課堂】将爲大家介紹汽車電子基礎知識以及汽車電子裝聯中的Press-Fit壓裝技術，下面就讓我們走進汽車電子的世界吧。
汽車電子特點
· 實時性要求非常高，以滿足車輛高速移動時的安全性和發動機精确控制的需要。
· 能夠滿足苛刻和劇烈變化的環境要求，這些要求可能來自溫度變化。如：日本要求裝在發動機艙的電子元件都要經過-40℃和120℃的放置實驗，同時還要經過低溫和高溫的工作性能檢查實驗等。
· 具有高度的靈活(flexibility)和可靠性(reliability)。
· 很強的機電結合、複雜的軟件和硬件結合，以及制算法和MAP圖數據相結合。
· 實現系列化、規模化、大批量和低成本生産。
綜上所述，汽車電子上的裝配技術要求要遠高于傳統的電子行業的技術要求。汽車電子的各項測試要求（基于IEC,EIA和SAE等國際标準），包括振動、機械性能及熱沖擊測試。
電子裝聯技術
電子裝聯技術是電子信息技術和電子行業的支撐技術，是衡量一個國家綜合實力和科技發展水平的重要标志之一，是電子産品實現小型化、輕量化、多功能化、智能化和高可靠性的關鍵技術。
電子裝聯技術（ Electronic Assembly ）：電子或電氣産品在形成過程中産生的電連接和裝配的工藝過程。将電子元器件焊接、裝配在基闆（PCB、鋁基闆、陶瓷基闆等上的過程。
電子裝聯的過程就是把電子元器件:無源器件,有源器件,接插件等按着設計的要求——裝焊圖或電原理圖，準确無誤的裝（焊）到基闆上的指定焊盤上，并且保證各焊點符合标準規定的物理特性和電特性的要求。
電連接：常見的有焊接、插接、繞接、鉚接、壓接。
基闆：PCB、鋁基闆、陶瓷基闆、紙基闆。
基于汽車電子的高度智能化和融合化，對汽車電子的裝聯技術的要求也越來越高。下面我們将對汽車電子裝聯中的一種無焊連接技術Press-Fit壓裝技術進行介紹。
Press-Fit裝聯壓接技術
Press-Fit壓接技術由彈性可變形插針或剛性插針與PCB金屬化孔配合而形成的一種連接。在插針與金屬化孔之間形成緊密的接觸點，靠機械連接實現電氣互連。爲了形成緊密的配合，針腳的橫截面尺寸必須大于PCB金屬化孔孔徑，在壓接過程中，針腳橫截面或金屬化孔要産生變形。Press-fit技術是一種無焊接連接Pin技術。它的設計及測試能夠達到汽車電子的各項測試要求（基于IEC,EIA和SAE等國際标準），其中包括振動、機械性能及熱沖擊（溫度高達125℃）測試。
這種技術允許組裝端子與印刷電路闆（PCB）電鍍通孔進行連接，通過這種技術可以實現一種機械式電導通與維護而無需使用焊接技術。
與傳統焊接技術相比，壓接連接的特點及優勢體現在：
· PCB上無熱應力産生；
· PCB上無熱應力産生；
· 無影響可靠連接的焊劑殘渣、錫珠等導電物質；
· 無焊接中常見的虛焊、短路、透錫不良現象；
· 連接器壓接後，一般無需再用螺釘與 PCB 固定；
· 使用長插針連接器壓接時，PCB 背後伸出的針腳可作爲背面插針，實現雙面連接；
· 有确定的接觸阻抗和良好的高頻性能；
· 壓接效率高且成本低；
· 可重複裝聯（不超過三次）；
· 壓接後免清洗，成本降低，環保安全。
Press-Fit壓接的曆史
1）1970年：硬性壓接；
2）1974年：C-press、Eye of the Needle柔性壓接；
3）1983年：Tcom press-fit section柔性壓接；
4）1980’S：應用于通信行業；
5）1990'S：應用于通信行業和汽車行業；
6）2000'S：大量應用于通信、汽車、機車和軍事行業。

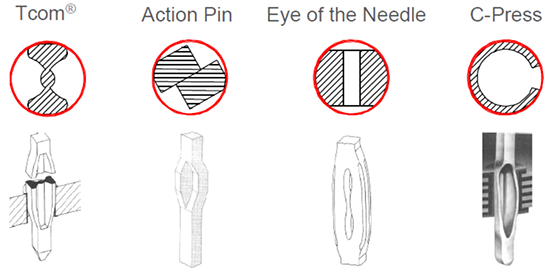

不同廠家生産的壓接式連接器，其壓接區的結構也不一樣，采用的結構有以下幾種：
3）1983年：Tcom press-fit section柔性壓接；
4）1980’S：應用于通信行業；
5）1990'S：應用于通信行業和汽車行業；
6）2000'S：大量應用于通信、汽車、機車和軍事行業。
不同廠家生産的壓接式連接器，其壓接區的結構也不一樣，采用的結構有以下幾種：
不同品牌Pin針的結構、尺寸、材質不一樣決定了壓入力，保持力等技術指标也是不同的，可以參考以下标準，對印制闆的一般設計要求：
1）金屬化孔鍍層均勻，不得有毛刺，孔銅厚度要求25μm以上，抗剝強度不小于120N；
2）孔徑精度一般要求爲±0.05mm；
3）最大寬度爲400 mm；
4）元器件與連接器的間距要求大于5mm。
壓入力和保持力：
1）每根插針的有效壓入力最好不要超過150N；
2）德國工業标準41611中規定了連接器插針的最小保持力要求。
1）金屬化孔鍍層均勻，不得有毛刺，孔銅厚度要求25μm以上，抗剝強度不小于120N；
2）孔徑精度一般要求爲±0.05mm；
3）最大寬度爲400 mm；
4）元器件與連接器的間距要求大于5mm。
壓入力和保持力：
1）每根插針的有效壓入力最好不要超過150N；
2）德國工業标準41611中規定了連接器插針的最小保持力要求。

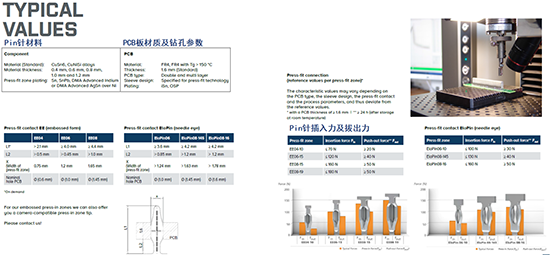

Press-Fit Pin針
上文提到不同廠家、不同款式的Press-Fit的Pin針技術參數都是不盡相同的，我們在選擇Pin針時，需要查詢相應廠家的技術資料，确認PCB開孔尺寸、插入力等技術指标哦。
