【希騰通用技術課堂】Press-Fit裝聯技術（2）

上期爲大家介紹了汽車電子的基礎概念，大家是否産生了濃厚的興趣呢，本期我們将介紹汽車電子裝聯中的一種無焊連接技術Press-Fit壓裝技術，我們先來展示Press-Fit相對傳統焊接技術的優勢吧。

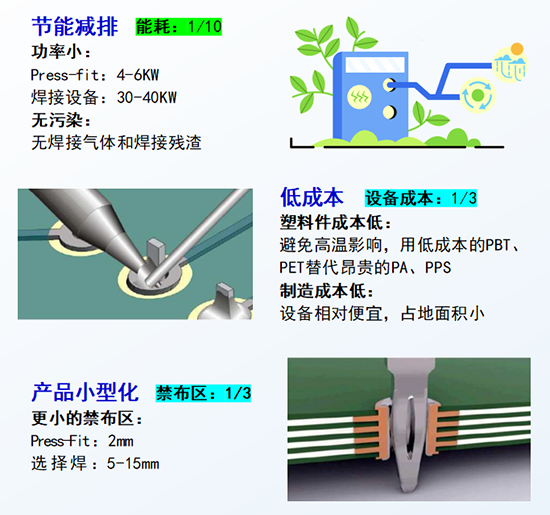

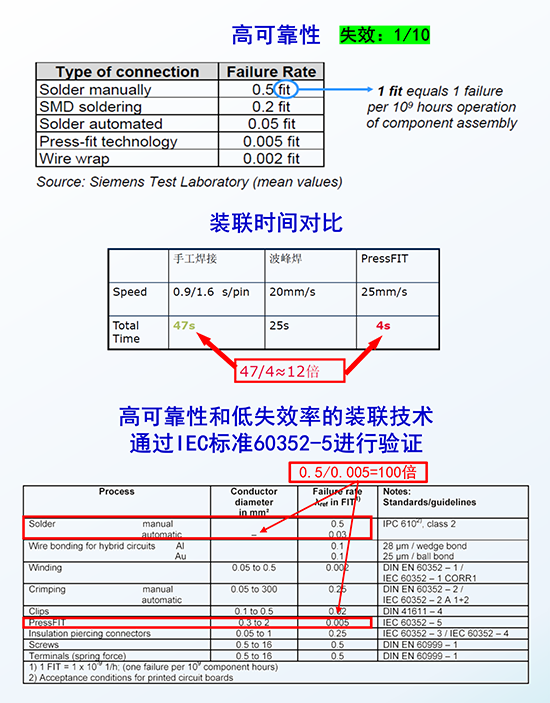

Press-Fit優勢

壓入過程

産品質量——機械連接

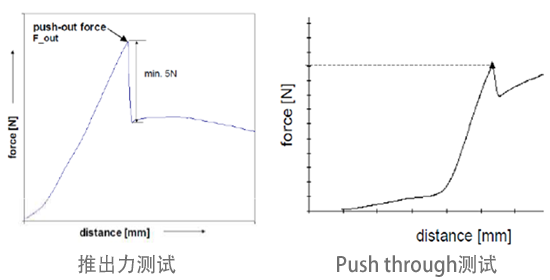

衡量指标：保持力
壓接完成100s内發生應力松弛，保持力下降

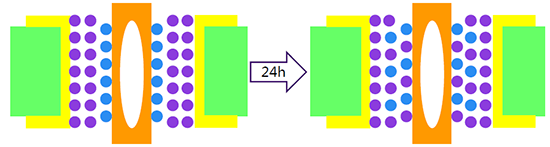

24h小時冷焊基本完成

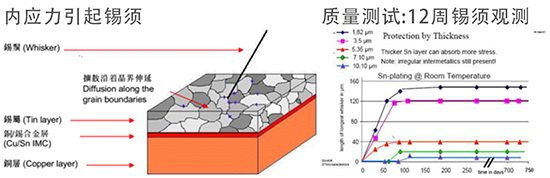

質量評估

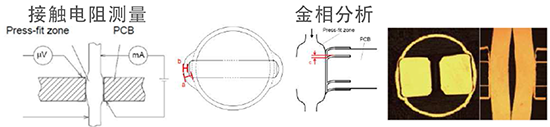

産品質量——電氣連接

斷路載荷

經驗值：15-25A/平方毫米
0.6Pin理論最大：25x1.6x0.6x2=49A
實際可承受電流：<10A

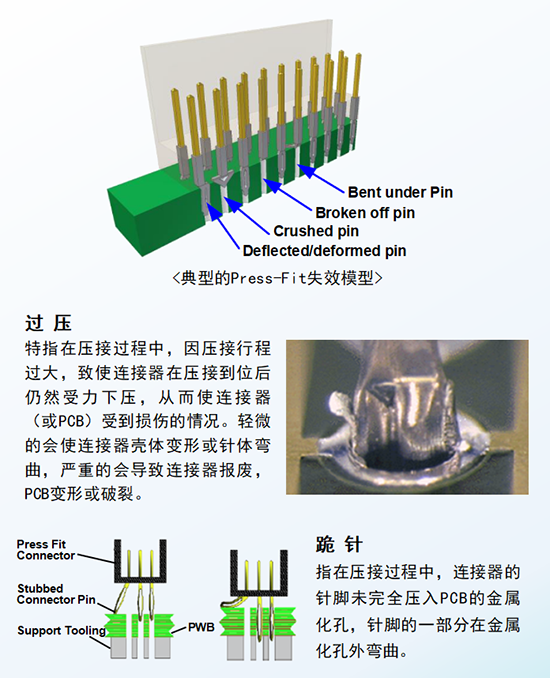

産品質量——裝聯失效

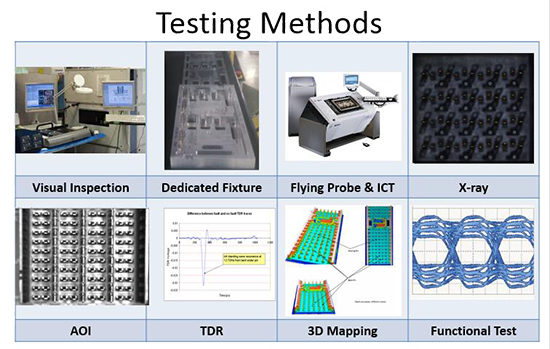

裝聯失效的檢測方法

參考标準

國際電工委員會：

IEC60352-5 無焊連接第5部分：壓入式連接一般要求、試驗方法和使用指南
IEC60068 環境測試

國标：

無焊連接第5部分_無焊壓入式連接一般要求、試驗方法和使用導則

德國技術标準：

DIN41612 連接器标準

國際電子工業協會标準：

IPC A-610 電子組件的可接受性

本期内容介紹到這裏，大家是不是感覺到意猶未盡呢，下一期将爲大家帶來PROMESS的Press-Fit應用介紹，請持續關注哦。
