上期爲大家展示Press-Fit相對傳統焊接技術的優勢，本周詳細介紹PROMESS伺服壓機的Press-Fit精彩表現。
Press-Fit壓接從連接方式的分類來看是一種過盈連接，是兩種不同材料的裝配連接。
· 過盈聯接是利用被聯件間的過盈配合直接把被聯接件聯接在一起。
· 過盈聯接的優點：構造簡單、定心性好、承載能力高，在振動下能可靠地工作。
· 裝配後包容件和被包容件的徑向變形使配合面間産生了很大的壓力，工作時載荷就靠着相伴而生的摩擦力來傳遞。

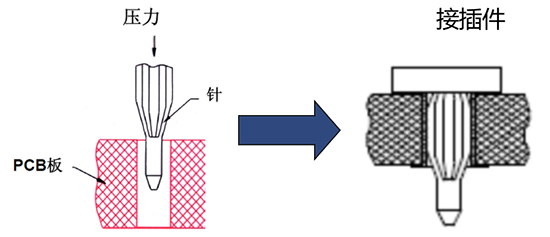

· Press-Fit的Pin針和PCB闆金屬化孔之間是一種圓錐面過盈聯接。這種聯接定心性好，便于裝拆，壓緊程度也易于調整。
· 過盈聯接的承載能力取決于聯接的摩擦力或力矩和聯接中各零件的強度。選擇配合時，既要使連接具有足夠的固持力以保證在載荷作用下不發生相對滑動，又要注意到零件在裝配應力下不緻損壞。
· 當配合面爲圓柱面時，可采用壓入法或溫差法(加熱包容件或冷卻被包容件)裝配。伺服壓裝是一種高效可控的壓裝控制技術，在汽車行業中有着普遍且成熟的應用。
上期希騰課堂列舉了裝聯失效可能發生的情況，針對失效也有不同分析辦法：
應力監測：試壓階段會對PCB上粘貼應變片進行應力監測，并對壓裝過程提供指導；

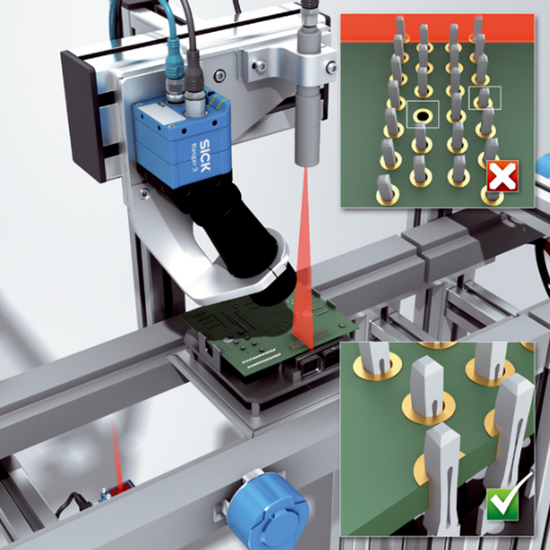

過壓失效：可以通過視覺檢測，檢測過孔和Pin針的連接情況；
跪針失效：可以通過探針進行導通檢測，或通過視覺高度投影檢測發現異常。
Press-Fit壓接條件及要求
Press-Fit壓接條件：
· 壓接力
· 針與孔有過盈
· 導入區
· 壓接力
· 針與孔有過盈
· 導入區
Press-Fit壓接要求：
· 對PCB無損傷
· 對PCB無損傷
· 非常大的連接區域
比較小的連接阻抗
對于過孔的金屬化無損壞
由此可見，Press-Fit壓裝過程對壓裝的位移和壓入力需要進行檢測并有效控制，并記錄全程力-位移曲線。在這一方面PROMESS伺服壓機及功能強大的UFM軟件能提供業界專業的解決方案。
PROMESS的優勢
測控一體——數字化的壓裝技術

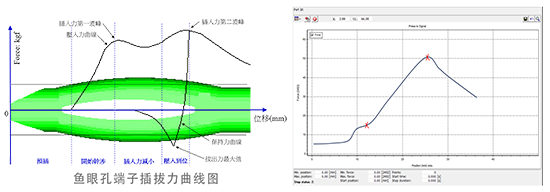

力——行程監控
PROMESS自帶UFM軟件具有力-行程記錄分析功能并集成數據庫，可對壓裝曲線進行疊加分析，保證産品裝聯的一緻性，對PCB闆孔或連接器Pin針徑進行質量監控。
應力松弛監控
Promess自帶UFM軟件可設置壓力-時間監控，可以對Pin針保持力進行監測，反映出PCB應力變化。
拐點捕捉
PROMESS自帶UFM軟件具有拐點捕捉功能，可以獲取壓裝的導入階段，Pin針壓入到位等動态關鍵點的獲取。
觸發停止/包絡線觸停
PROMESS自帶UFM軟件具有Trigger觸發功能，包絡線在線觸停功能，可以有效避免Pin針壓入過壓，防止PCB過孔破壞或者是産生應力造成錫須影響産品的質量。
PROMESS的PCB插針應用可點擊下方視頻了解詳情。
希騰案例介紹

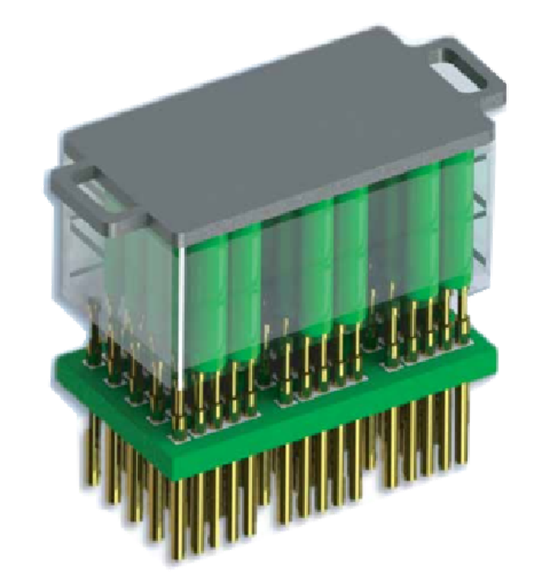

Transceiver Press-Fit
VICM Press-Fit
KEFICO DV-E5.2NC
車用IGBT模塊裝配 Press-Fit
其他應用
PROMESS的Press-Fit應用介紹到此結束了，大家對我們的産品技術感興趣，可以咨詢我們的銷售技術人員，沈經理：13817697039，更多應用介紹請持續關注【希騰通用技術課堂】。
