螺紋連接原理

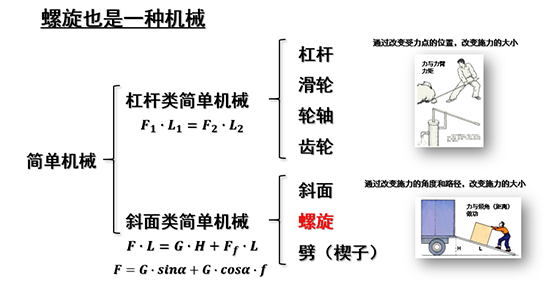

螺旋也是一種機械，是鞋面類機械的變形

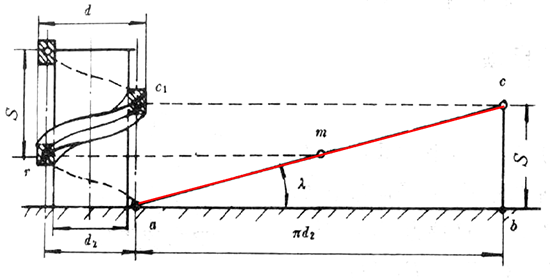

如果我們将一個與水平面傾斜角爲l的直線繞在圓柱體上，就可以形成一條螺旋線，如果用一個平面圖形，例如梯形、三角形或者矩形沿着螺旋線運動，并保持此平面圖形始終在通過圓柱軸線的平面内，則此平面圖形的輪廓在空間的軌迹就形成螺紋
外（陽）螺旋和内（陰）螺旋相互配合，通過旋轉其中一個就可以使兩者沿螺旋移動，産生相對的螺旋運動，這就是螺旋副

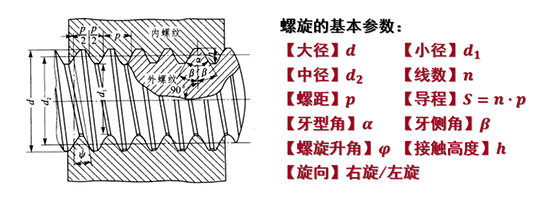

螺紋五要素爲：螺紋的牙型、大徑、螺距、線數和旋向，隻有五要素相同的内、外螺紋才能互相旋合
螺旋副在機械裝置上不僅用來做螺栓，也通常被用作傳力、傳動等，利用互相形成螺旋副的若幹零件，構成一種機械靜聯接的形式，将被聯接件之間的相對位置或姿态固定起來，使其無相對運動就可以形成螺紋聯接，螺紋聯接是一種可拆聯接，無需損壞聯接中的任何一個零件就可以拆開，具有結構簡單、拆裝方便、适用範圍廣的特點

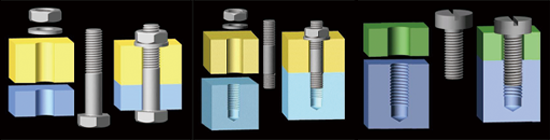

常見的螺紋聯接的形式
螺栓聯接：被聯接件通孔和螺栓孔之間有間隙，加工精度要求低，結構簡單，裝卸方便，不受被聯接件材料的限制，但安裝空間較大，需兩頭同時操作
雙頭螺柱聯接：用于被聯接件不宜制成通孔，且需要經常拆裝的場合。安裝和拆卸過程，需要專用工具，如進排氣歧管安裝、渦輪增壓器安裝、線束支架安裝等
螺釘聯接：結構簡單緊湊，無需螺母，但經常拆裝容易使螺紋磨損。發動機大部分螺紋聯接皆屬于該聯接形式
螺紋聯接常見的失效形式
1. 螺紋聯接的松動
一般情況下由于滿足自鎖條件和摩擦力的防松作用，在靜載荷和工作溫度變化不大時，螺紋聯接不會自動松脫，但在沖擊、振動或變載荷的作用下，螺旋副之間的摩擦力可能減小或瞬間消失，當這種情況反複出現後，就會使聯接松脫。在高溫或溫度變化較大的情況下，由于螺紋聯接件和被聯接件的材料發生蠕變和應力松弛，使得聯接中的預緊力和摩擦力逐漸減小，最終導緻聯接失效
2. 螺栓杆的拉斷；螺栓杆或螺栓孔的壓潰；螺栓杆的剪斷
這些都屬于破壞性失效，一般情況下，在靜載荷下螺紋聯接是很少被破壞的，一旦出現破壞，就性質而言，約90%的螺栓屬于疲勞破壞，且發生于截面面積較小并有缺口應力集中的部位
3. 螺栓杆的扭斷
螺栓杆的扭斷屬于破壞性失效，在螺紋聯接過程中，由于受到螺紋摩擦阻力的影響，螺栓體呈現扭轉變形狀态，螺栓體橫截面受拉應力和剪應力的同時作用
實際失效形式與螺栓材質、受力狀态有關

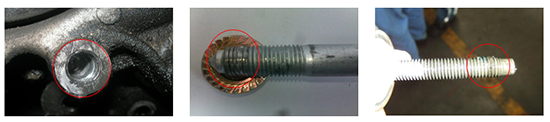

4. 螺紋聯接的滑扣現象
一般螺栓和螺母都可視爲彈性體，受力後，螺栓、螺母和螺紋牙都會産生變形
即使是制造和裝配精确，其旋合各圈螺紋牙的受力也不是均勻的，從傳力算起的第一圈螺紋變形最大，因而受力也最大，以後各圈受力遞減，到第8-10圈以後，螺紋牙幾乎不受力。一般初始幾圈螺紋承載了70%-80%的負荷
受拉伸力的作用，螺距會增大，當外力增大，負載面受力一個個傳遞下去，造成螺紋一次剪切磨損，因而很容易滑牙，導緻破壞性失效
滑扣的形成原因：
·螺紋聯接初始階段，齧合面不吻合，螺紋互相切削破壞
·螺紋聯接過程中，螺紋受剪切破壞
·反複多次拆裝，螺紋齧合面磨損嚴重，有效受力承載面積減小，出現跳牙
螺紋聯接的設計準則
1.預緊螺栓在軸向疲勞過程中，承受的總拉力并不是預緊力和軸向力之後，而是殘餘預緊力和軸向力之和，所以，保證足夠的參與預緊力是預緊螺栓聯接服役過程不發生失效破壞的必要條件
2.螺紋聯接要有适當的擰緊力矩和防松措施
3.根據所受載荷的情況，通過強度計算來确定螺栓的直徑和性能等級
4.在使用中發現螺紋緊固件出現磨損，及時更換磨損件
提高螺紋聯接有效性的措施
A.采用合理的螺紋制造工藝
B.選用合理性能等級的螺栓
C.防松
D.減輕應力集中，減小螺栓的應力幅
螺紋聯接的擰緊要素
1.聯接形變
在聯接件剛度及工作載荷一定的情況下，螺栓承受的預緊力直接影響着螺栓的應力幅，從而影響螺栓的疲勞強度和聯接質量，因此，在螺栓的工作場合一定的情況下，準确的控制預緊力并保持其不減退是很重要的
2.聯接件和被聯接件的關系

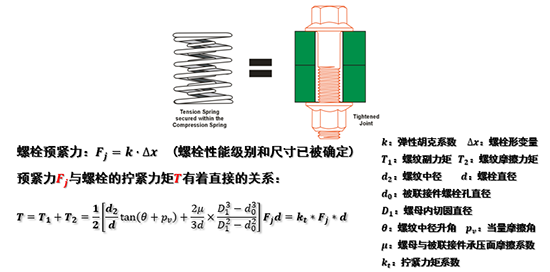

螺紋聯接類似于拉簧和壓簧的綜合作用
3.擰緊扭矩與夾緊力
施加扭矩，旋轉螺母或螺絲使螺杆受力伸長，螺杆伸長産生的夾緊力把聯接件夾緊，我們通過對螺栓或螺母施加一定的擰緊扭矩，從而獲得所需要的聯接件中的夾緊力
我們可以通過改變力臂的方式來施加扭矩，也可以通過改變旋轉圈數的方式來改變扭矩，擰緊扭矩必須保證夾緊力足夠克服螺栓收到的外部載荷
4.摩擦與潤滑
擰緊扭矩的50-40-10分配法則：頭部下方及螺紋的摩擦力會影響夾緊力。例如，當采用扭矩控制擰緊方法時，就會産生高達90%的摩擦損失，通常螺栓頭下摩擦力約爲50%，螺紋副中的摩擦力約爲40%，夾緊力約爲10%；當在螺栓頭下加潤滑油的時候，螺栓頭下的摩擦力就會降低到約45%，相應的夾緊力就會上升到約15%；當螺紋副中有雜質的時候，螺紋副中的摩擦力就會上升到約45%，而相應的夾緊力就會下降到5%
5.硬聯接與軟聯接
通過這張圖，我們可以直觀的看到硬聯接和軟聯接的區别，根據ISO5393的定義，從目标扭矩的20%到30%之間的地方開始算，如果螺栓隻旋轉了不到30度，那就是硬聯接，如果旋轉超過了720度，那就是軟聯接
6.聯接後的扭矩衰減

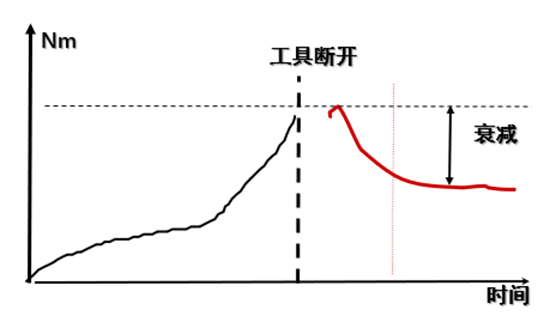

螺紋聯接之後，由于材料的特性，會導緻聯接後扭矩出現衰減，這個衰減會随着時間的增加而逐漸加大，到一定程度之後就會趨于穩定。通常來說60% - 70%的衰減都會發生在擰緊完成後的30毫秒内，因此，不少對于最終的穩定扭矩有一定要求的産品，可能會在擰緊完成之後保持一段時間的扭矩，例如2秒，以減小扭矩衰減帶來的影響，或者是超出目标扭矩一定的量再反松一定的角度，這個和常見的“轉3圈退半圈”的概念基本上是一個意思
7.擰緊順序

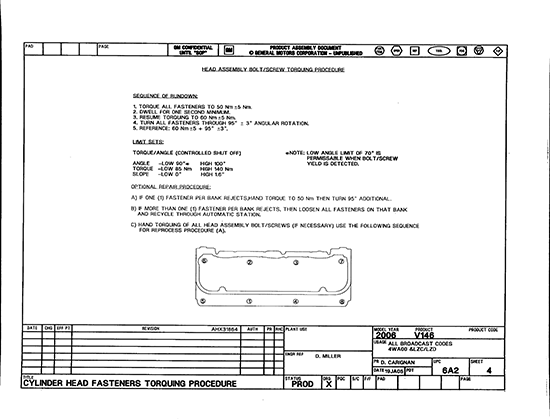

對于螺栓組的擰緊，一旦擰緊順序設計不合理，很容易造成負載集中（偏載）或應力分散。爲了避免這種情況，我們需要采用特定的步驟來對螺栓組進行緊固，即使用設定的扭矩分階段，用特性的模式對螺栓進行緊固，對螺栓組有順序的施加漸進的、統一的扭矩，可參考某發動機缸蓋的擰緊順序要求
8.影響夾緊力的因素
摩擦：表面粗糙與潤滑狀态；螺絲質量差；材料不合适
不可靠的裝配技術：工具不準确或不相配；螺絲質量差；錯誤的工件
沉降力：設計權限；材料配對不合适；擰緊方法錯誤
溫度：膨脹系數不同；螺栓接合尺寸錯誤
錯誤的擰緊系統：擰緊精度，夾緊力過低或過高
螺栓的有控擰緊和有效監測是一個較爲複雜的過程，必須經過多次的計算和試驗，進行綜合分析才能較爲正确的确定施工方案
這一篇我們就先介紹到這裏，擰緊相關的内容較多，一篇的篇幅介紹不完，下一篇我們會繼續進行介紹
